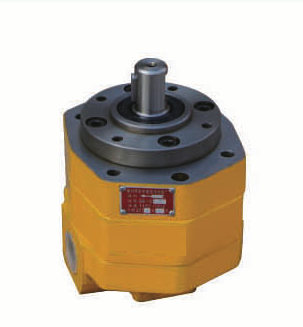

Шестеренный масляный насос BB-B16
- Тип
- циклоидный шестерённый масляный насос
- Рабочее давление
- 2,5 МПа
- Расход
- 16 л/мин
- Направление вращения
- правое
- Дренаж
- наружный
Шестеренный масляный насос BB-B16 серии BB-B (циклоидный, внутреннего зацепления) даёт 16 л/мин при 1450 об/мин и 2,5 МПа; приводу по таблице нужно 0,82 кВт. Такие насосы применяют в гидростатических опорах, гидросистемах станков, маслостанциях, фильтровальных тележках и топливных системах дизелей. По карточке вращение правое, дренаж наружный.
Назначение и принцип работы «Шестеренный масляный насос BB-B16»
Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.
В циклоидном насосе внутреннего зацепления малый зубчатый ротор вращается внутри большего, и между зубьями образуются камеры, которые переносят масло от всасывания к нагнетанию. Конструкция компактна, поэтому такие насосы удобно встраивать в маслостанции и фильтровальные тележки.
Наружный дренаж в обозначении не пишется: буква N в схеме изготовителя означает внутренний дренаж, а её отсутствие — отдельное отверстие утечек, которое выводят в бак. Для позиции «Шестеренный масляный насос BB-B16» по карточке дренаж наружный, поэтому в проекте нужна дренажная линия.
Характеристики: Шестеренный масляный насос BB-B16
| Параметр | Значение |
|---|---|
| Мощность привода | 0,82 кВт |
| Резьба присоединений K | Z3/4" |
| Тип | циклоидный шестерённый масляный насос |
| Обозначение | BB-B16 |
| Номинальное давление | 2,5 МПа |
| Пульсация давления | ±0,15 МПа |
| Направление вращения | правое |
| Дренаж | наружный |
| Объёмный КПД | ≥90 % |
| Подача | 16 л/мин |
| Частота вращения | 1450 об/мин |
Как читается код BB-B16
Разберём обозначение BB-B16 по порядку.
- BB — циклоидный шестерённый масляный насос
- B — номинальное давление 2,5 МПа
- 16 — номинальная подача, л/мин
Полная схема изготовителя шире: N после B — внутренний дренаж, F — левое вращение (правое не обозначается), Y — встроенный предохранительный клапан, цифры 1 и 2 — размеры отверстий, A — код модернизации. В позиции «Шестеренный масляный насос BB-B16» этих букв нет: вращение правое, дренаж наружный, клапана нет.
Откуда взяты цифры
Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.
Расчёт и арифметика для «Шестеренный масляный насос BB-B16»
Условный пример по ёмкости: перекачать 100 л при подаче 16 л/мин — 100 л ÷ 16 л/мин = 6,2 мин. Время идёт без потерь на разгон и без учёта вязкости.
Гидравлическая мощность на выходе при номинальном давлении: 16 л/мин × 25 бар ÷ 600 = 0,67 кВт. Привод по таблице — 0,82 кВт; отношение 0,67 ÷ 0,82 = 0,81: остальное уходит на потери и запас по нагрузке.
Какой момент приходится на вал: 9550 × 0,82 кВт ÷ 1450 об/мин = 5,4 Н·м. Муфту выбирают с запасом по этому моменту, потому что на пуске нагрузка выше номинальной.
Сопутствующие позиции
Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Соседние исполнения и замена
Если нужен соседний вариант, посмотрите Шестеренный масляный насос BB-B10 и Шестеренный масляный насос BB-B20. Все исполнения собраны в разделе «Шестеренные масляные насосы BB-B».
Предыдущее поколение шестерённых насосов этой линейки — Шестеренные масляные насосы HY01. Для готового агрегата с двигателем посмотрите Шестеренные насосы WBZ.
Подбор и ограничения
Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.
Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.
Как ставить и обслуживать
После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.
Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
