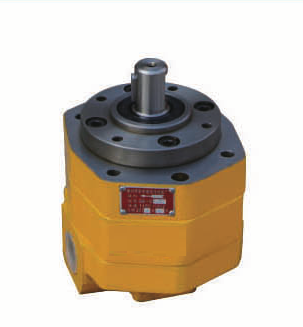

Шестеренный масляный насос BB-B63

Шестеренный масляный насос BB-B63 серии BB-B (циклоидный, внутреннего зацепления) даёт 63 л/мин при 1450 об/мин и 2,5 МПа; приводу по таблице нужно 3,3 кВт. Такие насосы применяют в гидростатических опорах, гидросистемах станков, маслостанциях, фильтровальных тележках и топливных системах дизелей. По карточке вращение правое, дренаж наружный.

Для чего нужна позиция и как она работает

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

У объёмного насоса давление не «выбирается», а возникает: насос гонит масло, пока линия не упрётся в нагрузку или в предохранительный клапан. Значит, настройку клапана и прочность рукавов считают по паспортному давлению, а не по желаемому.

Шестеренный масляный насос BB-B63: основные параметры

Как читается код BB-B63

Код BB-B63 читается слева направо.

• BB — циклоидный шестерённый масляный насос
• B — номинальное давление 2,5 МПа
• 63 — номинальная подача, л/мин

Полная схема изготовителя шире: N после B — внутренний дренаж, F — левое вращение (правое не обозначается), Y — встроенный предохранительный клапан, цифры 1 и 2 — размеры отверстий, A — код модернизации. В позиции «Шестеренный масляный насос BB-B63» этих букв нет: вращение правое, дренаж наружный, клапана нет.

Откуда взяты цифры

Изготовитель конкретной партии на карточке не указан: цифры взяты из типовой таблицы параметров серии. Если данные на шильдике вашего насоса отличаются, верьте шильдику и пришлите его фото.

Подбор по цифрам: расчёт

Бак на 400 л такой насос переливает за 6,3 мин (400 л ÷ 63 л/мин = 6,3 мин); реальное время больше из-за разгона и вязкости масла.

Проверка по порту Z3/4" при диаметре 19 мм: 63 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,019 м)² ÷ 4) = 3,7 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Что будет при другой частоте вращения, скажем 960 об/мин: 63 л/мин × 960 ÷ 1450 = 41,7 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Сопутствующие позиции

Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Если нужен соседний вариант, посмотрите Шестеренный масляный насос BB-B80 и Шестеренный масляный насос BB-B50. Остальные позиции — в разделе «Шестеренные масляные насосы BB-B».

Предыдущее поколение шестерённых насосов этой линейки — Шестеренные масляные насосы HY01. Для готового агрегата с двигателем посмотрите Шестеренные насосы WBZ.

Чего не стоит делать с «Шестеренный масляный насос BB-B63»

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Монтаж и обслуживание

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
