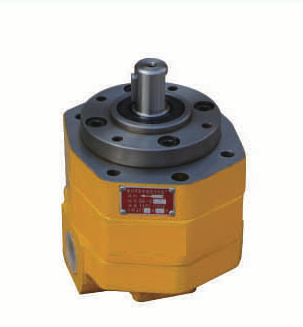

Шестеренный масляный насос BB-B32

Позиция Шестеренный масляный насос BB-B32 относится к ряду BB-B: циклоидный шестерённый масляный насос серии BB-B. Параметры позиции — подача 32 л/мин, давление 2,5 МПа, мощность привода 1,65 кВт. Циклоидные насосы BB-B работают при 2,5 МПа и 1450 об/мин, пульсация давления по таблице серии — ±0,15 МПа.

Особенности серии BB-B

Применение по описанию серии: гидростатические опоры, гидросистемы станков, маслостанции, фильтровальные тележки, топливные системы дизелей. Разные позиции ряда BB-B отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.

Характеристики: Шестеренный масляный насос BB-B32

Расшифровка обозначения BB-B32

Разберём шестеренный масляный насос BB-B32 по частям. BB-B32: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 32 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.

Расчёт привода и расхода

Проверим шестеренный масляный насос BB-B32 арифметикой. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 32 л/мин × 25 бар ÷ 600 = 1,33 кВт гидравлической мощности. Сопоставление с таблицей: 1,33 кВт ÷ 1,65 кВт = 0,81, другими словами суммарный КПД около 81 %. Момент на валу для выбора муфты и двигателя: 9550 × 1,65 кВт ÷ 1450 об/мин = 10,9 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 32 л/мин × 960 ÷ 1450 = 21,2 л/мин; при 1500 об/мин: 32 л/мин × 1500 ÷ 1450 = 33,1 л/мин. За один оборот насос подаёт 22,1 см³.

Чем приводить и как подключать

Чтобы запустить шестеренный масляный насос BB-B32, понадобится следующее. Мощность привода по таблице серии — 1,65 кВт при 1450 об/мин. Присоединительные резьбы: Z3/4". Направление вращения: правое. Посадочные размеры вала и фланца сверяют по чертежу до заказа.

Соседние типоразмеры и замена

Если типоразмер не подошёл, рядом по ряду стоят позиции: У BB-B20 показатель 20 л/мин: в 1,6 раза меньше, чем у BB-B32 (32 ÷ 20 = 1,6). Мощность по таблице — 1,02 кВт (у BB-B32 1,65 кВт). У BB-B40 показатель 40 л/мин: в 1,25 раза больше, чем у BB-B32 (40 ÷ 32 = 1,25). Мощность по таблице — 2,1 кВт (у BB-B32 1,65 кВт). BB-B25: 25 л/мин, то есть в 1,28 раза меньше, чем у BB-B32 (32 ÷ 25 = 1,28). Мощность по таблице — 1,3 кВт (у BB-B32 1,65 кВт). Полный список — в разделе Шестеренные масляные насосы BB-B.

Ограничения и подбор

Выбирая шестеренный масляный насос BB-B32, учтите ограничения. Направление вращения правое, дренаж наружный: линию дренажа подключают к баку отдельно. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому до заказа продумайте фильтр на всасывании.

Монтаж и обслуживание

Вводя шестеренный масляный насос BB-B32 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Дренаж наружный — его выводят в бак. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
