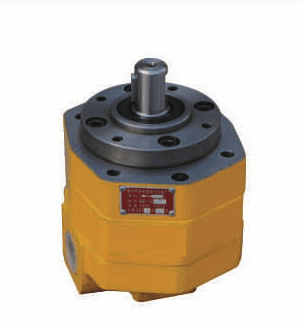

Шестеренный масляный насос BB-B125

Шестеренный масляный насос BB-B125: циклоидный шестерённый масляный насос серии BB-B; подача 125 л/мин, давление 2,5 МПа, мощность привода 6,50 кВт. Циклоидные насосы BB-B работают при 2,5 МПа и 1450 об/мин, пульсация давления по таблице серии — ±0,15 МПа.

Особенности серии BB-B

Серию используют в гидростатических опорах, станочных гидросистемах, маслостанциях, фильтровальных тележках и топливных системах дизелей. Внутри ряда BB-B позиции различаются подачей, значит сначала сопоставляют нужный расход с подачей из таблицы и только затем смотрят на присоединения и привод.

Характеристики: Шестеренный масляный насос BB-B125

Что означают буквы и цифры BB-B125

Прочитаем шестеренный масляный насос BB-B125 по частям. BB-B125: BB — циклоидный шестерённый масляный насос; B — номинальное давление 2,5 МПа; 125 — подача, л/мин. Без буквы N дренаж наружный, без F вращение правое, без Y предохранительного клапана внутри нет — это совпадает с данными карточки.

Проверка мощности привода арифметикой

Посчитаем шестеренный масляный насос BB-B125 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 125 л/мин × 25 бар ÷ 600 = 5,21 кВт гидравлической мощности. Сопоставление с таблицей: 5,21 кВт ÷ 6,5 кВт = 0,8, другими словами суммарный КПД примерно 80 %. Момент на валу для выбора муфты и двигателя: 9550 × 6,5 кВт ÷ 1450 об/мин = 42,8 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 125 л/мин × 960 ÷ 1450 = 82,8 л/мин; при 1500 об/мин: 125 л/мин × 1500 ÷ 1450 = 129,3 л/мин. За один оборот насос подаёт 86,2 см³.

Привод и присоединение

Подключая шестеренный масляный насос BB-B125, ориентируйтесь на таблицу. Мощность привода по таблице серии — 6,5 кВт при 1450 об/мин. Присоединительные резьбы: вход Z3/4", выход Z1". Направление вращения: правое. Тип муфты и посадочные размеры согласуем по чертежу заказчика.

Аналоги внутри ряда

Если типоразмер не подошёл, рядом по ряду стоят позиции: BB-B80: 80 л/мин, то есть в 1,56 раза меньше, чем у BB-B125 (125 ÷ 80 = 1,56). Мощность по таблице — 4,1 кВт (у BB-B125 6,5 кВт). У BB-B100 показатель 100 л/мин: в 1,25 раза меньше, чем у BB-B125 (125 ÷ 100 = 1,25). Мощность по таблице — 5,1 кВт (у BB-B125 6,5 кВт). У BB-B63 показатель 63 л/мин: в 1,98 раза меньше, чем у BB-B125 (125 ÷ 63 = 1,98). Привод 3,3 кВт против 6,5 кВт у BB-B125. Полный список — в разделе Шестеренные масляные насосы BB-B.

На что смотреть при выборе

Выбирая шестеренный масляный насос BB-B125, учтите ограничения. Дренаж у этой позиции наружный — его выводят в бак отдельной линией; направление вращения правое. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому заранее продумайте фильтр на всасывании.

Монтаж и обслуживание

Запуская шестеренный масляный насос BB-B125, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Дренаж наружный — его выводят в бак. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
