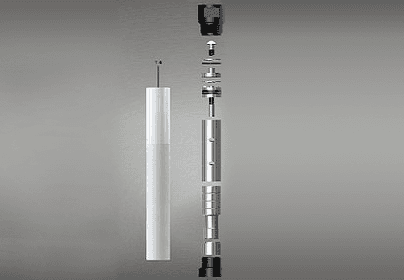

Пневмоударник ZX-110A CIR110

Пневмоударник ZX-110A CIR110 — погружной пневмоударник под коронки с хвостовиком CIR110; параметры модели в открытых каталогах не найдены, поэтому подбор ведём по паспорту поставки. Ориентиром служит KQ110B с тем же хвостовиком: его данные ниже помечены как справочные.

Принцип работы и устройство

Ударный механизм идёт в скважину сразу за коронкой, штанги только вращают, а отработанный воздух уносит шлам; из-за этого энергия удара не теряется в штангах с ростом глубины.

Серия CIR — клапанные пневмоударники со стальным клапаном для низкого давления воздуха; встроенный обратный клапан не даёт воде и шламу попасть внутрь при замене штанг и позволяет бурить под водой.

Хвостовик коронки получает удары поршня напрямую; соединение шлицевое, фиксатор — стопорное кольцо. Частота ударов для погружных ударников составляет 13–17 Гц.

Технические данные: Пневмоударник ZX-110A CIR110

Расшифровка обозначения

«ZX-110A» — обозначение, изготовитель и параметры которого в открытых источниках не найдены; «CIR110» — хвостовик коронки, по нему ударник подбирают к коронкам; литера «A» — модификация, единой расшифровки нет.

Арифметика по воздуху и зазору

Для оценки возьмём данные KQ110B того же хвостовика: расход 7–12 м³/мин (≈ 117–200 л/с) при 5–10 бар. Это справка для сравнения, а не паспорт этой модели.

Радиальный зазор у ориентира KQ110B в скважине 110 мм составляет (110 − 98) ÷ 2 = 6 мм; у вашего ударника он зависит от наружного диаметра, который подтверждает паспорт.

Комплект к ударнику

Коронки к «Пневмоударник ZX-110A CIR110» подбирают по хвостовику CIR110: коронка 110 мм (CIR110), коронка 120 мм (CIR110), коронка 130 мм (CIR110/CIR130) и коронка 140 мм (CIR110/CIR130); общий раздел — Коронки.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa. Одним ударником разрешено бурить скважины разного диаметра, меняя коронку в пределах хвостовика.

К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).

Соседние типоразмеры и замена

Другие типоразмеры: KQ-170A Пневмоударник CIR 170, KQ-76A Пневмоудариник CIR 70 и KQ-150A Пневмоударник CIR 150. Весь раздел — Пневмоударники.

Ударник того же хвостовика из каталога изготовителя — KQ-110B (110–150 мм) и KQ-130B (130–175 мм); если нужны подтверждённые параметры, берите их.

Условия применения

Пневмоударники CIR применяют для бурения пород крепких и средней крепости: взрывные скважины в карьерах и на строительстве дорог, анкерные скважины и укрепление склонов, скважины под геотермальные системы, водозаборные скважины.

Давление выше 1,0 МПа ударнику низкого давления с хвостовиком CIR не подходит. Частоту вращения берут из паспорта: для CIR110A это 25–50 об/мин, для CIR-150A — 20–30 об/мин.

Установка, смазка и осмотр

Ударнику нужна постоянная подача специального масла в воздушную линию во время бурения; гидравлическое, моторное, трансмиссионное масло и дизельное топливо для этого не рекомендуются, а недостаточная или неподходящая смазка приводит к повреждениям. Марку и расход масла для CIR берём из паспорта изготовителя.

До спуска осматривают обратный клапан, шлицы и стопорное кольцо, сверяют резьбу верхнего переходника со ставом.
