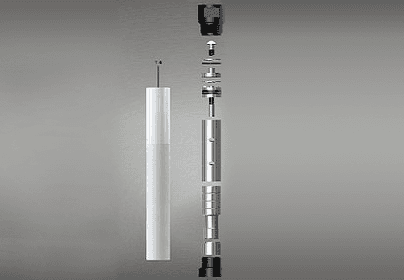

KQ-170A Пневмоударник CIR 170
- Тип
- Пневмооборудование
KQ-170A Пневмоударник CIR 170 — ударный механизм, который опускают в скважину вслед за коронкой 170–250 мм; корпус 156 мм, масса 96 кг. Рабочее давление воздуха — 5–10 бар, расход — 12–18 м³/мин.
Как работает погружной пневмоударник
Ударный механизм идёт в скважину сразу за коронкой, штанги лишь вращают, а отработанный воздух уносит шлам; из-за этого энергия удара не теряется в штангах с ростом глубины.
Ударники CIR клапанные: воздух распределяет стальной клапан, а обратный клапан внутри защищает ударник от воды и шлама при замене штанг и допускает бурение под водой.
Хвостовик коронки получает удары поршня напрямую; соединение шлицевое, фиксатор — стопорное кольцо. Частота ударов для погружных ударников составляет 13–17 Гц.
Технические данные: KQ-170A Пневмоударник CIR 170
| Показатель | Данные |
|---|---|
| Позиция | KQ-170A Пневмоударник CIR 170 |
| Тип | погружной пневмоударник, клапанный, встроенный обратный клапан |
| Хвостовик коронки | CIR170 |
| Наружный диаметр | 156 мм |
| Длина без коронки | 1030 мм |
| Масса | 96 кг |
| Диаметр коронок | 170–250 мм |
| Рабочее давление воздуха | 5–10 бар (0,5–1 МПа) |
| Расход воздуха | 12–18 м³/мин (≈ 200–300 л/с) |
| Резьба верхнего переходника | по паспорту: источники расходятся |
Что значит «KQ-170A Пневмоударник CIR 170»
«KQ» — префикс изготовителя Kaiqiu в обозначениях деталей; «170» в названии — типоразмер ударника; буква «A» — модификация изготовителя, единой расшифровки нет; «CIR170» — тип хвостовика коронки.
Расчёт для «KQ-170A Пневмоударник CIR 170»
В литрах в секунду расход составляет примерно 200–300 л/с (12–18 м³/мин), давление — 0,5–1 МПа (5–10 бар). Подбирая компрессор, ориентируйтесь на верхнюю границу расхода.
Зазор между корпусом 156 мм и стенкой: 7 мм при коронке 170 мм и 47 мм при 250 мм; площадь кольца — от 35,8 до 299,7 см². Чем шире кольцо, тем медленнее воздух выносит шлам.
Частота ударов 790 в минуту — это 790 ÷ 60 ≈ 13,2 Гц, она лежит в обычных для погружных ударников 13–17 Гц.
Коронки и что заказать вместе
Коронки к «KQ-170A Пневмоударник CIR 170» подбирают по хвостовику CIR170: коронка 250 мм (CIR170), коронка 300 мм (CIR170) и коронка 350 мм (CIR170); общий раздел — Коронки.
Тип хвостовика сверяют до заказа: CIR несовместим с DHD, QL, SD, Mission, COP и Numa, а диаметр скважины меняют сменой коронки.
К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).
Чем заменить «KQ-170A Пневмоударник CIR 170»
Рядом по ряду: KQ-76A Пневмоудариник CIR 70, Пневмоударник ZX-110A CIR110 и KQ-150A Пневмоударник CIR 150; раздел целиком — Пневмоударники.
Данные в таблице взяты из каталога изготовителя; у других заводов тот же типоразмер немного отличается — длиной, массой, расходом. Для CIR110, к примеру, длина 838–840 мм и масса 30–36 кг; сверяйте паспорт той партии, которую заказываете.
Условия применения
Область применения — крепкие и среднекрепкие породы: взрывные, анкерные, геотермальные и водозаборные скважины.
Максимальное рабочее давление ударников низкого давления с хвостовиком CIR — 1,0 МПа; подключать его к компрессору высокого давления без снижения давления не допускается. Рекомендуемая частота вращения при бурении для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин.
Резьба верхнего переходника у KQ170A в источниках противоречива (ниппель F100×28 PIN против муфты F100×28 BOX), поэтому её подтверждаем по паспорту.
Эксплуатация и уход
Смазывают ударник маслом, которое подают в воздушную линию постоянно; масла не того типа и недостаток смазки повреждают ударник. Для CIR марку и расход подтверждаем по паспорту.
Перед спуском проверяют обратный клапан, стопорное кольцо и шлицевую втулку, затем присоединительную резьбу: для KQ90A это F48×10 PIN, для KQ110B и KQ130B — API 2 3/8" REG BOX, для KQ150B — F70×10 BOX.
