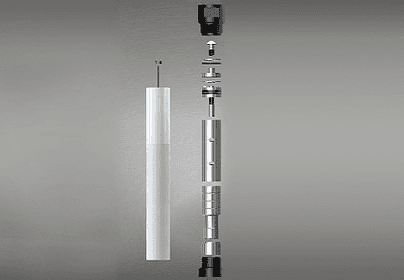

KQ-150A Пневмоударник CIR 150

KQ-150A Пневмоударник CIR 150 — ударный механизм, который опускают в скважину вслед за коронкой 150–200 мм; корпус 136 мм, масса 70 кг. Рабочее давление воздуха — 5–10 бар, расход — 10–16 м³/мин.

Как работает погружной пневмоударник

Ударный механизм идёт в скважину сразу за коронкой, штанги только вращают, а отработанный воздух уносит шлам; из-за этого энергия удара не теряется в штангах с ростом глубины.

Ударники CIR клапанные: воздух распределяет стальной клапан, а обратный клапан внутри защищает ударник от воды и шлама при замене штанг и допускает бурение под водой.

Поршень бьёт непосредственно по хвостовику коронки, соединение шлицевое, с фиксацией стопорным кольцом. Частота ударов погружных пневмоударников — 13–17 Гц.

Характеристики: KQ-150A Пневмоударник CIR 150

Расшифровка обозначения

«KQ» — префикс изготовителя Kaiqiu в обозначениях деталей; «150» в названии — типоразмер ударника; буква «A» — модификация изготовителя, единой расшифровки нет; «CIR150» — тип хвостовика коронки.

Арифметика по воздуху и зазору

Расход воздуха 10–16 м³/мин — это 10 × 1000 ÷ 60 ≈ 167 л/с и 16 × 1000 ÷ 60 ≈ 267 л/с; давление 5–10 бар соответствует 0,5–1 МПа. Компрессор должен обеспечивать расход верхней границы с запасом, иначе ударник работает не на полную энергию.

Корпус ударника 136 мм в скважине 150 мм оставляет радиальный зазор (150 − 136) ÷ 2 = 7 мм, а в скважине 200 мм — (200 − 136) ÷ 2 = 32 мм. Кольцевое сечение для выноса шлама растёт от 31,4 до 168,9 см², в итоге на малом диаметре воздух движется быстрее.

Частота ударов 800 в минуту — это 800 ÷ 60 ≈ 13,3 Гц, она лежит в обычных для погружных ударников 13–17 Гц.

Каталог другого изготовителя для CIR-150 даёт 800 ударов в минуту; при вращении 20–30 об/мин это 800 ÷ 30 ≈ 26,7–800 ÷ 20 = 40 ударов на оборот.

С какими коронками работает

С ударником работают коронки под хвостовик CIR150: к примеру, коронка 150 мм (CIR150), коронка 185 мм (CIR150) и коронка 200 мм (CIR150). Весь ряд — Коронки.

Тип хвостовика сверяют до заказа: CIR несовместим с DHD, QL, SD, Mission, COP и Numa, а диаметр скважины меняют сменой коронки.

К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).

Чем заменить «KQ-150A Пневмоударник CIR 150»

Рядом по ряду: KQ-90A Пневмоударник CIR 90, KQ-76A Пневмоудариник CIR 70 и KQ-130B Пневмоударник CIR 110; раздел целиком — Пневмоударники.

Данные в таблице взяты из каталога изготовителя; у других заводов тот же типоразмер немного отличается — длиной, массой, расходом. Для CIR110, к примеру, длина 838–840 мм и масса 30–36 кг; сверяйте паспорт той партии, которую заказываете.

Чего не делать

Область применения — крепкие и среднекрепкие породы: взрывные, анкерные, геотермальные и водозаборные скважины.

Давление выше 1,0 МПа ударнику низкого давления с хвостовиком CIR не подходит. Частоту вращения берут из паспорта: для CIR110A это 25–50 об/мин, для CIR-150A — 20–30 об/мин.

Карточка называется KQ-150A, а в каталоге изготовителя этот типоразмер обозначен 150B; данные в таблице взяты по 150B, литеру уточняем по заявке.

Установка, смазка и осмотр

Смазывают ударник маслом, которое подают в воздушную линию постоянно; масла не того типа и недостаток смазки повреждают ударник. Для CIR марку и расход подтверждаем по паспорту.

До спуска осматривают обратный клапан, шлицы и стопорное кольцо, сверяют резьбу верхнего переходника со ставом.

Что чаще всего спрашивают

Чем смазывают «KQ-150A Пневмоударник CIR 150»?

Специальным маслом для бурового инструмента через воздушную линию; марку для CIR берём из паспорта изготовителя.

Какие коронки подходят к «KQ-150A Пневмоударник CIR 150»?

150–200 мм с хвостовиком CIR150.

Сколько весит «KQ-150A Пневмоударник CIR 150»?

Масса 70 кг, длина без коронки 904 мм, корпус 136 мм.

Чтобы заказать «KQ-150A Пневмоударник CIR 150», назовите диаметр скважины, параметры компрессора и резьбу штанг: сверим ударник и коронки. Стоимость и срок поставки назовём после заявки; отгружаем по России и странам СНГ.
