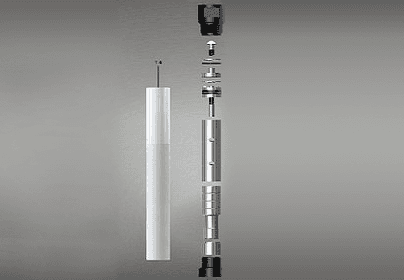

KQ-90A Пневмоударник CIR 90 — ударный механизм, который опускают в скважину вслед за коронкой 90–120 мм; корпус 80 мм, масса 22 кг. Воздуха ударнику нужно 7–12 м³/мин при давлении 5–10 бар.

Как работает погружной пневмоударник

Погружной ударник опускается в скважину вслед за коронкой, вращение передаётся через штанги, а шлам выносит отработанный воздух; поскольку ударник движется вместе с забоем, энергия удара не теряется в штангах с ростом глубины.

Серия CIR — клапанные пневмоударники со стальным клапаном для низкого давления воздуха; встроенный обратный клапан не даёт воде и шламу попасть внутрь при замене штанг и позволяет бурить под водой.

Поршень бьёт непосредственно по хвостовику коронки, соединение шлицевое, с фиксацией стопорным кольцом. Частота ударов погружных пневмоударников — 13–17 Гц.

Технические данные: KQ-90A Пневмоударник CIR 90

Как читать название «KQ-90A Пневмоударник CIR 90»

«KQ» — префикс изготовителя Kaiqiu в обозначениях деталей; «90» в названии — типоразмер ударника; буква «A» — модификация изготовителя, единой расшифровки нет; «CIR90» — тип хвостовика коронки.

Расчёт для «KQ-90A Пневмоударник CIR 90»

Расход воздуха 7–12 м³/мин — это 7 × 1000 ÷ 60 ≈ 117 л/с и 12 × 1000 ÷ 60 ≈ 200 л/с; давление 5–10 бар соответствует 0,5–1 МПа. Компрессор должен обеспечивать расход верхней границы с запасом, иначе ударник работает не на полную энергию.

Зазор между корпусом 80 мм и стенкой: 5 мм при коронке 90 мм и 20 мм при 120 мм; площадь кольца — от 13,4 до 62,8 см². Чем шире кольцо, тем медленнее воздух выносит шлам.

Частота ударов 820 в минуту — это 820 ÷ 60 ≈ 13,7 Гц, она лежит в обычных для погружных ударников 13–17 Гц.

Коронки и что заказать вместе

Коронки к «KQ-90A Пневмоударник CIR 90» подбирают по хвостовику CIR90: коронка 90 мм (CIR90), коронка 100 мм (CIR90), коронка 105 мм (CIR90) и коронка 110 мм (CIR90); общий раздел — Коронки.

Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa. Одним ударником допустимо бурить скважины разного диаметра, меняя коронку в пределах хвостовика.

К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).

Аналоги и замена

Другие типоразмеры: KQ-130B Пневмоударник CIR 110, KQ-150A Пневмоударник CIR 150 и KQ-110B Пневмоударник CIR 110. Весь раздел — Пневмоударники.

Данные в таблице взяты из каталога изготовителя; у других заводов тот же типоразмер немного отличается — длиной, массой, расходом. Для CIR110, скажем, длина 838–840 мм и масса 30–36 кг; сверяйте паспорт той партии, которую заказываете.

Подбор и ограничения

Пневмоударники CIR применяют для бурения пород крепких и средней крепости: взрывные скважины в карьерах и на строительстве дорог, анкерные скважины и укрепление склонов, скважины под геотермальные системы, водозаборные скважины.

Максимальное рабочее давление ударников низкого давления с хвостовиком CIR — 1,0 МПа; подключать его к компрессору высокого давления без снижения давления нельзя. Рекомендуемая частота вращения при бурении для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин.

Монтаж и обслуживание

Смазывают ударник маслом, которое подают в воздушную линию постоянно; масла не того типа и недостаток смазки повреждают ударник. Для CIR марку и расход подтверждаем по паспорту.

До спуска осматривают обратный клапан, шлицы и стопорное кольцо, сверяют резьбу верхнего переходника со ставом.
