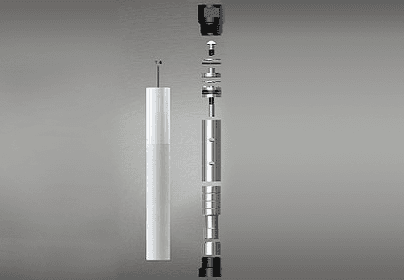

KQ-110B Пневмоударник CIR 110
- Тип
- Пневмооборудование
KQ-110B Пневмоударник CIR 110 — ударный механизм, который опускают в скважину вслед за коронкой 110–150 мм; корпус 98 мм, масса 33 кг. Рабочее давление воздуха — 5–10 бар, расход — 7–12 м³/мин.
Как работает погружной пневмоударник
Погружной ударник опускается в скважину вслед за коронкой, вращение передаётся через штанги, а шлам выносит отработанный воздух; поскольку ударник движется вместе с забоем, энергия удара не теряется в штангах с ростом глубины.
Ударники CIR клапанные: воздух распределяет стальной клапан, а обратный клапан внутри защищает ударник от воды и шлама при замене штанг и допускает бурение под водой.
Поршень бьёт непосредственно по хвостовику коронки, соединение шлицевое, с фиксацией стопорным кольцом. Частота ударов погружных пневмоударников — 13–17 Гц.
Характеристики: KQ-110B Пневмоударник CIR 110
| Характеристика | Значение |
|---|---|
| Позиция | KQ-110B Пневмоударник CIR 110 |
| Тип | погружной пневмоударник, клапанный, встроенный обратный клапан |
| Хвостовик коронки | CIR110 |
| Наружный диаметр | 98 мм |
| Длина без коронки | 840 мм |
| Масса | 33 кг |
| Диаметр коронок | 110–150 мм |
| Рабочее давление воздуха | 5–10 бар (0,5–1 МПа) |
| Расход воздуха | 7–12 м³/мин (≈ 117–200 л/с) |
| Резьба верхнего переходника | API 2 3/8" REG BOX (муфта) |
Расшифровка обозначения
«KQ» — префикс изготовителя Kaiqiu в обозначениях деталей; «110» в названии — типоразмер ударника; буква «B» — модификация изготовителя, единой расшифровки нет; «CIR110» — тип хвостовика коронки.
Расчёт: расход воздуха, давление и зазор
В литрах в секунду расход составляет порядка 117–200 л/с (7–12 м³/мин), давление — 0,5–1 МПа (5–10 бар). Подбирая компрессор, ориентируйтесь на верхнюю границу расхода.
Зазор между корпусом 98 мм и стенкой: 6 мм при коронке 110 мм и 26 мм при 150 мм; площадь кольца — от 19,6 до 101,3 см². Чем шире кольцо, тем медленнее воздух выносит шлам.
Коронки и что заказать вместе
Коронки к «KQ-110B Пневмоударник CIR 110» подбирают по хвостовику CIR110: коронка 110 мм (CIR110), коронка 120 мм (CIR110), коронка 130 мм (CIR110/CIR130) и коронка 140 мм (CIR110/CIR130); общий раздел — Коронки.
Тип хвостовика сверяют до заказа: CIR несовместим с DHD, QL, SD, Mission, COP и Numa, а диаметр скважины меняют сменой коронки.
К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).
Чем заменить «KQ-110B Пневмоударник CIR 110»
Другие типоразмеры: KQ-5M Пневмоударник CIR110, KQ-130B Пневмоударник CIR 110 и KQ-4M Пневмоударник CIR110. Весь раздел — Пневмоударники.
Данные в таблице взяты из каталога изготовителя; у других заводов тот же типоразмер немного отличается — длиной, массой, расходом. Для CIR110, например, длина 838–840 мм и масса 30–36 кг; сверяйте паспорт той партии, которую заказываете.
Условия применения
Пневмоударники CIR применяют для бурения пород крепких и средней крепости: взрывные скважины в карьерах и на строительстве дорог, анкерные скважины и укрепление склонов, скважины под геотермальные системы, водозаборные скважины.
Максимальное рабочее давление ударников низкого давления с хвостовиком CIR — 1,0 МПа; подключать его к компрессору высокого давления без снижения давления нельзя. Рекомендуемая частота вращения при бурении для CIR110A — 25–50 об/мин, для CIR-150A — 20–30 об/мин.
Установка, смазка и осмотр
Ударнику нужна постоянная подача специального масла в воздушную линию во время бурения; гидравлическое, моторное, трансмиссионное масло и дизельное топливо для этого не рекомендуются, а недостаточная или неподходящая смазка приводит к повреждениям. Марку и расход масла для CIR берём из паспорта изготовителя.
Перед спуском проверяют обратный клапан, стопорное кольцо и шлицевую втулку, затем присоединительную резьбу: для KQ90A это F48×10 PIN, для KQ110B и KQ130B — API 2 3/8" REG BOX, для KQ150B — F70×10 BOX.
Что чаще всего спрашивают
Какие коронки подходят к «KQ-110B Пневмоударник CIR 110»?
110–150 мм с хвостовиком CIR110.
Какая масса и размеры у «KQ-110B Пневмоударник CIR 110»?
Масса 33 кг, длина без коронки 840 мм, корпус 98 мм.
Чем смазывают «KQ-110B Пневмоударник CIR 110»?
Специальным маслом для бурового инструмента через воздушную линию; марку для CIR берём из паспорта изготовителя.
Для заказа укажите диаметр скважины, имеющийся компрессор (давление и расход), резьбу штанг и количество — сверим «KQ-110B Пневмоударник CIR 110» и подберём коронки. Цена и сроки — по заявке; везём по России и в страны СНГ.
