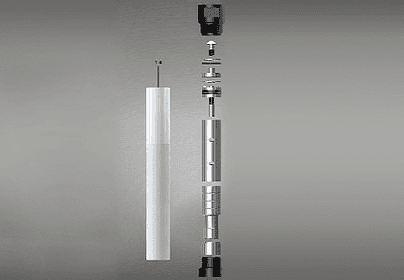

KQ-130B Пневмоударник CIR 110 — погружной пневмоударник под коронки 130–175 мм (хвостовик CIR110/CIR130): компактный корпус 112 мм, длина без коронки 882 мм, масса 48,5 кг. Рабочее давление воздуха — 5–10 бар, расход — 7–12 м³/мин.
Как работает погружной пневмоударник
Ударный механизм идёт в скважину сразу за коронкой, штанги лишь вращают, а отработанный воздух уносит шлам; из-за этого энергия удара не теряется в штангах с ростом глубины.
Серия CIR — клапанные пневмоударники со стальным клапаном для низкого давления воздуха; встроенный обратный клапан не даёт воде и шламу попасть внутрь при замене штанг и позволяет бурить под водой.
Хвостовик коронки получает удары поршня напрямую; соединение шлицевое, фиксатор — стопорное кольцо. Частота ударов для погружных ударников составляет 13–17 Гц.
Технические данные: KQ-130B Пневмоударник CIR 110
| Параметр | Значение |
|---|---|
| Позиция | KQ-130B Пневмоударник CIR 110 |
| Тип | погружной пневмоударник, клапанный, встроенный обратный клапан |
| Хвостовик коронки | CIR110/CIR130 |
| Наружный диаметр | 112 мм |
| Длина без коронки | 882 мм |
| Масса | 48,5 кг |
| Диаметр коронок | 130–175 мм |
| Рабочее давление воздуха | 5–10 бар (0,5–1 МПа) |
| Расход воздуха | 7–12 м³/мин (≈ 117–200 л/с) |
| Резьба верхнего переходника | API 2 3/8" REG BOX |
Расшифровка обозначения
«KQ» — префикс изготовителя Kaiqiu в обозначениях деталей; «130» в названии — типоразмер ударника; буква «B» — модификация изготовителя, единой расшифровки нет; «CIR130» — тип хвостовика коронки.
Расчёт для «KQ-130B Пневмоударник CIR 110»
В литрах в секунду расход составляет около 117–200 л/с (7–12 м³/мин), давление — 0,5–1 МПа (5–10 бар). Подбирая компрессор, ориентируйтесь на верхнюю границу расхода.
Корпус ударника 112 мм в скважине 130 мм оставляет радиальный зазор (130 − 112) ÷ 2 = 9 мм, а в скважине 175 мм — (175 − 112) ÷ 2 = 31,5 мм. Кольцевое сечение для выноса шлама растёт от 34,2 до 142 см², поэтому на малом диаметре воздух движется быстрее.
Коронки и что заказать вместе
С ударником работают коронки под хвостовик CIR110/CIR130: например, коронка 130 мм (CIR110/CIR130), коронка 140 мм (CIR110/CIR130), коронка 150 мм (CIR110/CIR130) и коронка 160 мм (CIR110). Весь ряд — Коронки.
Хвостовик CIR не взаимозаменяем с хвостовиками DHD, QL, SD, Mission, COP и Numa. Одним ударником можно бурить скважины разного диаметра, меняя коронку в пределах хвостовика.
К ударнику заказывают и расходные детали: поршень, клапан, шлицевую втулку, корпус — подбор по модели и серийным обозначениям деталей (у Kaiqiu с префиксом KQ).
Соседние типоразмеры и замена
Другие типоразмеры: KQ-110B Пневмоударник CIR 110, KQ-90A Пневмоударник CIR 90 и KQ-5M Пневмоударник CIR110. Весь раздел — Пневмоударники.
Данные в таблице взяты из каталога изготовителя; у других заводов тот же типоразмер немного отличается — длиной, массой, расходом. Для CIR110, например, длина 838–840 мм и масса 30–36 кг; сверяйте паспорт той партии, которую заказываете.
Подбор и ограничения
Область применения — крепкие и среднекрепкие породы: взрывные, анкерные, геотермальные и водозаборные скважины.
Давление выше 1,0 МПа ударнику низкого давления с хвостовиком CIR не подходит. Частоту вращения берут из паспорта: для CIR110A это 25–50 об/мин, для CIR-150A — 20–30 об/мин.
Монтаж и обслуживание
Смазывают ударник маслом, которое подают в воздушную линию постоянно; масла не того типа и недостаток смазки повреждают ударник. Для CIR марку и расход подтверждаем по паспорту.
Перед спуском проверяют обратный клапан, стопорное кольцо и шлицевую втулку, затем присоединительную резьбу: для KQ90A это F48×10 PIN, для KQ110B и KQ130B — API 2 3/8" REG BOX, для KQ150B — F70×10 BOX.
