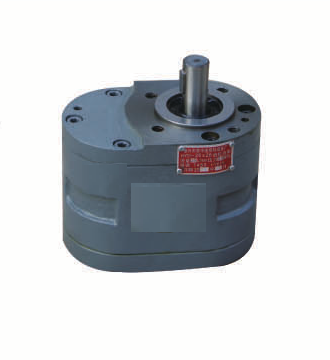

Шестеренный насос HY01-8x15

Шестеренный насос HY01-8x15 серии HY01, известной также как CBJ, подаёт 8 л/мин при 1450 об/мин; давление по таблице — 1,5 МПа, привод — 0,51 кВт. Серия HY01 — предыдущее поколение насосов CB-B. Её использовали на плоскошлифовальных станках и в фильтровальных установках; после доработки такой насос может перекачивать горячий клей.

Главное свойство позиции «Шестеренный насос HY01-8x15»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Пульсация давления у серии по таблице — ±0,15 МПа при 1450 об/мин. Объёмный КПД растёт с размером: ≥70 % у малых типоразмеров, ≥80 % у средних, ≥90 % у HY01-18x25…35x25 и ≥94–95 % у крупных.

Шестеренный насос HY01-8x15: основные параметры

Расшифровка обозначения HY01-8x15

По порядку: HY01 — серия шестерённых масляных насосов (CBJ); 8 — номинальная подача, л/мин; 15 — давление в единицах, близких к бару (толкование таблицы).

Чьи это цифры

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Подбор по цифрам: расчёт

Проверка по порту Z1/2" при диаметре 12,7 мм: 8 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0127 м)² ÷ 4) = 1,1 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Скажем, нужно переместить 40 л масла. Арифметика: 40 л ÷ 8 л/мин = 5 мин. На практике добавьте время на пуск и холодное масло.

Вал нагружается моментом 9550 × 0,51 кВт ÷ 1450 об/мин = 3,4 Н·м. Это номинал: пусковой момент выше, и муфту под него берут с запасом.

Принадлежности к «Шестеренный насос HY01-8x15»

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Рядом в линейке стоят Шестеренный насос HY01-5x10 и Шестеренный насос HY01-12x20. Остальные позиции — в разделе «Шестеренные масляные насосы HY01 (CBJ)».

Если нужен насос нового поколения, посмотрите Шестеренные насосы низкого давления CB-B: там тот же класс давления и подачи в современной линейке. Циклоидные насосы собраны в разделе Шестеренные масляные насосы BB-B.

Подбор и ограничения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
