Шестеренный насос HY01-18x25

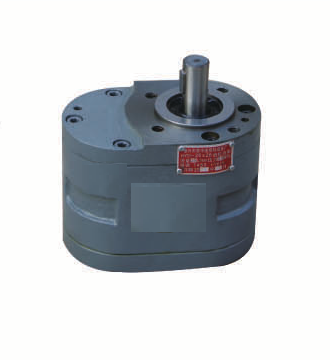

Шестеренный насос HY01-18x25 — шестерённый масляный насос серии HY01 (CBJ): подача 18 л/мин, номинальное давление 2,5 МПа при 1450 об/мин, мощность привода — 1,02 кВт. HY01 (CBJ) — прежнее поколение той линейки, которую сегодня представляет CB-B. Применяли на плоскошлифовальных станках и фильтровальных установках, а после доработки — для горячего клея.

Для чего нужна позиция и как она работает

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Дренажное отверстие Z1 насосов HY01 подключается к баку. Для позиции «Шестеренный насос HY01-18x25» его резьба — Z1/8". Без дренажной линии утечки скапливаются в корпусе и выдавливают уплотнение вала.

Пульсация давления у серии по таблице — ±0,15 МПа при 1450 об/мин. Объёмный КПД растёт с размером: ≥70 % у малых типоразмеров, ≥80 % у средних, ≥90 % у HY01-18x25…35x25 и ≥94–95 % у крупных.

Шестеренный насос HY01-18x25: основные параметры

Расшифровка обозначения HY01-18x25

Код раскладывается так: HY01 — серия шестерённых масляных насосов (CBJ); 18 — номинальная подача, л/мин; 25 — давление в единицах, близких к бару (толкование таблицы).

Откуда взяты цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Подбор по цифрам: расчёт

Гидравлическая мощность на выходе при номинальном давлении: 18 л/мин × 25 бар ÷ 600 = 0,75 кВт. Привод по таблице — 1,02 кВт; отношение 0,75 ÷ 1,02 = 0,74: остальное уходит на потери и запас по нагрузке.

Вал нагружается моментом 9550 × 1,02 кВт ÷ 1450 об/мин = 6,7 Н·м. Это номинал: пусковой момент выше, и муфту под него берут с запасом.

Бак на 100 л такой насос переливает за 5,6 мин (100 л ÷ 18 л/мин = 5,6 мин); реальное время больше из-за разгона и вязкости масла.

Принадлежности к «Шестеренный насос HY01-18x25»

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Чем заменить «Шестеренный насос HY01-18x25»

Рядом в линейке стоят Шестеренный насос HY01-12x20 и Шестеренный насос HY01-25x25. Весь ряд — в разделе «Шестеренные масляные насосы HY01 (CBJ)».

Для задач с агрегатом в сборе — Шестеренные насосы WBZ. Если давление нужно больше 2,5 МПа или подача выше 100 л/мин, переходят на Шестеренные насосы DCB-B160~500.

Чего не стоит делать с «Шестеренный насос HY01-18x25»

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Установка и обслуживание «Шестеренный насос HY01-18x25»

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
