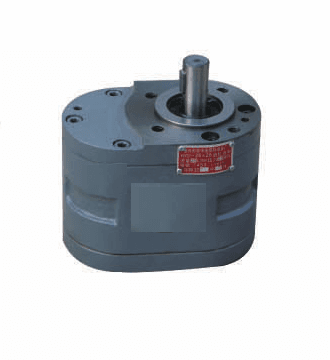

Шестеренный насос HY01-25x25
- Тип
- шестерённый масляный насос
- Расход
- 25 л/мин
- Рабочее давление
- 2,5 МПа
Позиция Шестеренный насос HY01-25x25 относится к ряду HY01: шестерённый масляный насос HY01 (CBJ). Параметры позиции — подача 25 л/мин, давление 2,5 МПа, мощность привода 1,30 кВт. Серия HY01 (CBJ) предшествовала CB-B; частота вращения 1450 об/мин, пульсация ±0,15 МПа, дренаж Z1 выводится в бак.
Ряд HY01: чем он отличается
Типичная область: плоскошлифовальные станки и фильтровальные установки, а после доработки — перекачка горячего клея. Чтобы не перепутать позиции ряда HY01, начинайте с расхода: он зашит в обозначение, а остальное следует из таблицы серии.
Характеристики: Шестеренный насос HY01-25x25
| Параметр | Значение |
|---|---|
| Тип | шестерённый масляный насос |
| Подача | 25 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥81 % |
| Пульсация давления | ±0,15 МПа |
| Мощность привода | 1,30 кВт |
| Масса | 4,50 кг |
| Резьба входа/выхода (2-Z) | Z3/4" |
| Дренаж Z1 | Z1/8" |
Как читается код HY01-25x25
Расшифруем шестеренный насос HY01-25x25 по частям. HY01-25x25: HY01 — серия (CBJ); 25 — подача, л/мин; 25 — число, которое в таблице соответствует давлению 2,5 МПа (в кгс/см², то есть примерно в барах). Текстового ключа у изготовителя нет, расшифровка выведена сопоставлением строк.
Проверка мощности привода арифметикой
Посчитаем шестеренный насос HY01-25x25 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 25 л/мин × 25 бар ÷ 600 = 1,04 кВт гидравлической мощности. На валу при минимальном по таблице общем КПД нужно: 1,04 кВт ÷ 0,81 = 1,29 кВт на валу при общем КПД 0,81. В таблице серии привод 1,3 кВт, запас составляет 1,3 кВт − 1,29 кВт = 0,01 кВт. Момент на валу для выбора муфты и двигателя: 9550 × 1,3 кВт ÷ 1450 об/мин = 8,6 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 25 л/мин × 960 ÷ 1450 = 16,6 л/мин; при 1500 об/мин: 25 л/мин × 1500 ÷ 1450 = 25,9 л/мин. За один оборот насос подаёт 17,2 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 25 л/мин × 10 бар ÷ (600 × 0,81) = 0,51 кВт.
Привод и присоединение
Подключая шестеренный насос HY01-25x25, ориентируйтесь на таблицу. Мощность привода по таблице серии — 1,3 кВт при 1450 об/мин. Присоединительные резьбы: Z3/4". Дренажное отверстие Z1: Z1/8"; его подключают к баку. Масса — 4,50 кг. Муфту и кронштейн подбирают отдельно по валу двигателя.
Аналоги внутри ряда
Если типоразмер не подошёл, рядом по ряду стоят позиции: HY01-35x25: 35 л/мин, то есть в 1,4 раза больше, чем у HY01-25x25 (35 ÷ 25 = 1,4). Мощность по таблице — 1,65 кВт (у HY01-25x25 1,3 кВт). HY01-18x25 — 18 л/мин; относительно HY01-25x25 подача меньше в 1,39 раза (25 ÷ 18 = 1,39). Мощность по таблице — 1,02 кВт (у HY01-25x25 1,3 кВт). У HY01-12x20 показатель 12 л/мин: в 2,08 раза меньше, чем у HY01-25x25 (25 ÷ 12 = 2,08). Привод 0,82 кВт против 1,3 кВт у HY01-25x25. Полный список — в разделе Шестеренные масляные насосы HY01 (CBJ).
Где насос не подходит
Прежде чем заказывать шестеренный насос HY01-25x25, прочтите: У HY01 давление не общее для ряда: оно читается по второму числу кода. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Установка и уход
Эксплуатируя шестеренный насос HY01-25x25, следите за простыми вещами. Перед пуском сверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Дренаж Z1 выводят в бак отдельной трубкой. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
