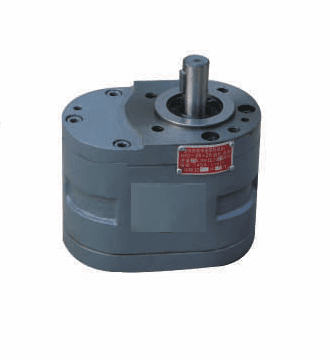

Шестеренный насос HY01-100x25
- Тип
- шестерённый масляный насос
- Расход
- 100 л/мин
- Рабочее давление
- 2,5 МПа
Шестеренный насос HY01-100x25: шестерённый масляный насос HY01 (CBJ); подача 100 л/мин, давление 2,5 МПа, мощность привода 5,1 кВт. HY01 (CBJ) — предыдущее поколение насосов CB-B; номинальная частота 1450 об/мин, пульсация давления ±0,15 МПа, дренажное отверстие Z1 подключают к баку.
Для чего подходит HY01
Типичная область: плоскошлифовальные станки и фильтровальные установки, а после доработки — перекачка горячего клея. Внутри ряда HY01 позиции различаются подачей, поэтому сначала сопоставляют нужный расход с подачей из таблицы и исключительно затем смотрят на присоединения и привод.
Характеристики: Шестеренный насос HY01-100x25
| Параметр | Значение |
|---|---|
| Тип | шестерённый масляный насос |
| Подача | 100 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥95 % |
| Общий КПД | ≥86 % |
| Пульсация давления | ±0,15 МПа |
| Мощность привода | 5,1 кВт |
| Масса | 14,9 кг |
| Резьба входа/выхода (2-Z) | Z1 1/4" |
| Дренаж Z1 | Z1/4" |
Что означают буквы и цифры HY01-100x25
Расшифруем шестеренный насос HY01-100x25 по частям. HY01-100x25: HY01 — серия (CBJ); 100 — подача, л/мин; 25 — число, которое в таблице соответствует давлению 2,5 МПа (в кгс/см², иначе говоря примерно в барах). Текстового ключа у изготовителя нет, расшифровка выведена сопоставлением строк.
Подача, мощность и момент: расчёт
Посчитаем шестеренный насос HY01-100x25 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 100 л/мин × 25 бар ÷ 600 = 4,17 кВт гидравлической мощности. На валу при минимальном по таблице общем КПД нужно: 4,17 кВт ÷ 0,86 = 4,84 кВт на валу при общем КПД 0,86. В таблице серии привод 5,1 кВт, запас составляет 5,1 кВт − 4,84 кВт = 0,26 кВт. Момент на валу для выбора муфты и двигателя: 9550 × 5,1 кВт ÷ 1450 об/мин = 33,6 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 100 л/мин × 960 ÷ 1450 = 66,2 л/мин; при 1500 об/мин: 100 л/мин × 1500 ÷ 1450 = 103,4 л/мин. За один оборот насос подаёт 69 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 100 л/мин × 10 бар ÷ (600 × 0,86) = 1,94 кВт.
Двигатель, обороты и резьбы
Подключая шестеренный насос HY01-100x25, ориентируйтесь на таблицу. Мощность привода по таблице серии — 5,1 кВт при 1450 об/мин. Присоединительные резьбы: Z1 1/4". Дренажное отверстие Z1: Z1/4"; его подключают к баку. Масса — 14,9 кг. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Соседние типоразмеры и замена
Если типоразмер не подошёл, рядом по ряду стоят позиции: HY01-50x25: 50 л/мин, то есть в 2 раза меньше, чем у HY01-100x25 (100 ÷ 50 = 2). Привод 2,6 кВт против 5,1 кВт у HY01-100x25. HY01-35x25: 35 л/мин, то есть в 2,86 раза меньше, чем у HY01-100x25 (100 ÷ 35 = 2,86). Мощность по таблице — 1,65 кВт (у HY01-100x25 5,1 кВт). У HY01-70x25 показатель 70 л/мин: в 1,43 раза меньше, чем у HY01-100x25 (100 ÷ 70 = 1,43). Мощность по таблице — 4,1 кВт (у HY01-100x25 5,1 кВт). Полный список — в разделе Шестеренные масляные насосы HY01 (CBJ).
Ограничения и подбор
Подбирая шестеренный насос HY01-100x25, помните: У HY01 давление не общее для ряда: оно читается по второму числу кода. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Монтаж и обслуживание
Вводя шестеренный насос HY01-100x25 в работу, действуйте так. Перед пуском сверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Дренаж Z1 выводят в бак отдельной трубкой. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
