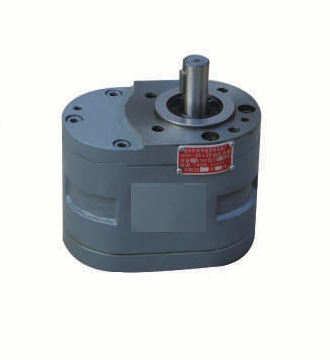

Шестеренный насос HY01-70x25

Шестеренный насос HY01-70x25 — шестерённый масляный насос серии HY01 (CBJ): подача 70 л/мин, номинальное давление 2,5 МПа при 1450 об/мин, мощность привода — 4,1 кВт. HY01 (CBJ) — прежнее поколение той линейки, которую сегодня представляет CB-B. Применяли на плоскошлифовальных станках и фильтровальных установках, а после доработки — для горячего клея.

Для чего нужна позиция и как она работает

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Дренажное отверстие Z1 насосов HY01 подключается к баку. Для позиции «Шестеренный насос HY01-70x25» его резьба — Z1/4". Без дренажной линии утечки скапливаются в корпусе и выдавливают уплотнение вала.

Пульсация давления у серии по таблице — ±0,15 МПа при 1450 об/мин. Объёмный КПД растёт с размером: ≥70 % у малых типоразмеров, ≥80 % у средних, ≥90 % у HY01-18x25…35x25 и ≥94–95 % у крупных.

Характеристики: Шестеренный насос HY01-70x25

Расшифровка обозначения HY01-70x25

Читаем код слева направо: HY01 — серия шестерённых масляных насосов (CBJ); 70 — номинальная подача, л/мин; 25 — давление в единицах, близких к бару (толкование таблицы).

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Расчёт и арифметика для «Шестеренный насос HY01-70x25»

Условный пример по ёмкости: перекачать 400 л при подаче 70 л/мин — 400 л ÷ 70 л/мин = 5,7 мин. Время идёт без потерь на разгон и без учёта вязкости.

Какой момент приходится на вал: 9550 × 4,1 кВт ÷ 1450 об/мин = 27 Н·м. Муфту выбирают с запасом по этому моменту, потому что на пуске нагрузка выше номинальной.

Гидромеханическая часть потерь: 0,85 ÷ 0,94 = 0,9 (общий КПД ≥85 % ÷ объёмный ≥94 %). Оба значения в таблице стоят как нижняя граница.

Сопутствующие позиции

Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Ближайшие позиции раздела: Шестеренный насос HY01-35x25, Шестеренный насос HY01-100x25 и Шестеренный насос HY01-50x25. Все исполнения собраны в разделе «Шестеренные масляные насосы HY01 (CBJ)».

Если нужен насос нового поколения, посмотрите Шестеренные насосы низкого давления CB-B: там тот же класс давления и подачи в современной линейке. Циклоидные насосы собраны в разделе Шестеренные масляные насосы BB-B.

Подбор и ограничения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Установка и обслуживание «Шестеренный насос HY01-70x25»

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
