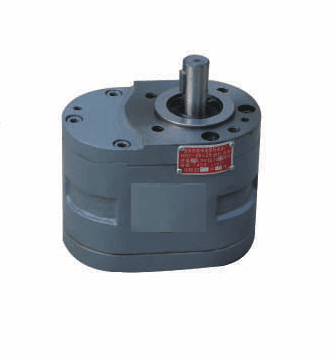

Шестеренный насос HY01-12x20
- Тип
- шестерённый масляный насос
- Расход
- 12 л/мин
- Рабочее давление
- 2 МПа
Шестеренный насос HY01-12x20: шестерённый масляный насос HY01 (CBJ); подача 12 л/мин, давление 2 МПа, мощность привода 0,82 кВт. Серия HY01 (CBJ) предшествовала CB-B; частота вращения 1450 об/мин, пульсация ±0,15 МПа, дренаж Z1 выводится в бак.
Особенности серии HY01
Типичная область: плоскошлифовальные станки и фильтровальные установки, а после доработки — перекачка горячего клея. Чтобы не перепутать позиции ряда HY01, начинайте с расхода: он зашит в обозначение, а остальное следует из таблицы серии.
Характеристики: Шестеренный насос HY01-12x20
| Параметр | Значение |
|---|---|
| Тип | шестерённый масляный насос |
| Подача | 12 л/мин |
| Давление номинальное | 2 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥80 % |
| Общий КПД | ≥72 % |
| Пульсация давления | ±0,15 МПа |
| Мощность привода | 0,82 кВт |
| Масса | 2,65 кг |
| Резьба входа/выхода (2-Z) | Z1/2" |
| Дренаж Z1 | Z1/8" |
Как читается код HY01-12x20
Расшифруем шестеренный насос HY01-12x20 по частям. HY01-12x20: HY01 — серия (CBJ); 12 — подача, л/мин; 20 — число, которое в таблице соответствует давлению 2 МПа (в кгс/см², иначе говоря примерно в барах). Текстового ключа у изготовителя нет, расшифровка выведена сопоставлением строк.
Подача, мощность и момент: расчёт
Возьмём шестеренный насос HY01-12x20 и посчитаем нагрузку. Условный пример: насос работает на номинальных 20 бар. Гидравлическая мощность: 12 л/мин × 20 бар ÷ 600 = 0,4 кВт гидравлической мощности. На валу при минимальном по таблице общем КПД нужно: 0,4 кВт ÷ 0,72 = 0,56 кВт на валу при общем КПД 0,72. В таблице серии привод 0,82 кВт, запас составляет 0,82 кВт − 0,56 кВт = 0,26 кВт. Момент на валу для выбора муфты и двигателя: 9550 × 0,82 кВт ÷ 1450 об/мин = 5,4 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 12 л/мин × 960 ÷ 1450 = 7,9 л/мин; при 1500 об/мин: 12 л/мин × 1500 ÷ 1450 = 12,4 л/мин. За один оборот насос подаёт 8,3 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 12 л/мин × 10 бар ÷ (600 × 0,72) = 0,28 кВт.
Привод и присоединение
Чтобы запустить шестеренный насос HY01-12x20, понадобится следующее. Мощность привода по таблице серии — 0,82 кВт при 1450 об/мин. Присоединительные резьбы: Z1/2". Дренажное отверстие Z1: Z1/8"; его подключают к баку. Масса — 2,65 кг. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Аналоги внутри ряда
Ближайшие позиции ряда для сравнения: HY01-5x10: 5 л/мин, то есть в 2,4 раза меньше, чем у HY01-12x20 (12 ÷ 5 = 2,4). Мощность по таблице — 0,31 кВт (у HY01-12x20 0,82 кВт). У HY01-18x25 показатель 18 л/мин: в 1,5 раза больше, чем у HY01-12x20 (18 ÷ 12 = 1,5). Мощность по таблице — 1,02 кВт (у HY01-12x20 0,82 кВт). У HY01-8x15 показатель 8 л/мин: в 1,5 раза меньше, чем у HY01-12x20 (12 ÷ 8 = 1,5). Привод 0,51 кВт против 0,82 кВт у HY01-12x20. Полный список — в разделе Шестеренные масляные насосы HY01 (CBJ).
На что смотреть при выборе
Прежде чем заказывать шестеренный насос HY01-12x20, прочтите: У HY01 давление не общее для ряда: оно читается по второму числу кода. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Пуск и эксплуатация
Вводя шестеренный насос HY01-12x20 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Дренаж Z1 выводят в бак отдельной трубкой. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
