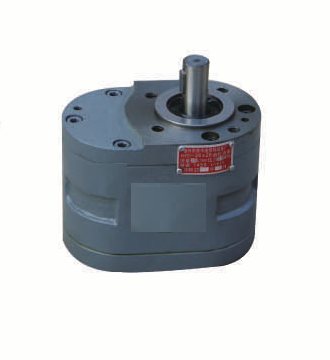

Шестеренный насос HY01-50x25
- Тип
- шестерённый масляный насос
- Расход
- 50 л/мин
- Рабочее давление
- 2,5 МПа
Шестеренный насос HY01-50x25 — шестерённый масляный насос HY01 (CBJ). По таблице серии: подача 50 л/мин, давление 2,5 МПа, мощность привода 2,6 кВт. Серия HY01 (CBJ) предшествовала CB-B; частота вращения 1450 об/мин, пульсация ±0,15 МПа, дренаж Z1 выводится в бак.
Особенности серии HY01
Их применяют на плоскошлифовальных станках и фильтровальных установках; после доработки насос способен перекачивать горячий клей. Внутри ряда HY01 позиции различаются подачей, поэтому сначала сопоставляют нужный расход с подачей из таблицы и лишь затем смотрят на присоединения и привод.
Характеристики: Шестеренный насос HY01-50x25
| Параметр | Значение |
|---|---|
| Тип | шестерённый масляный насос |
| Подача | 50 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥94 % |
| Общий КПД | ≥85 % |
| Пульсация давления | ±0,15 МПа |
| Мощность привода | 2,6 кВт |
| Масса | 9,40 кг |
| Резьба входа/выхода (2-Z) | Z1" |
| Дренаж Z1 | Z1/8" |
Как читается код HY01-50x25
Расшифруем шестеренный насос HY01-50x25 по частям. HY01-50x25: HY01 — серия (CBJ); 50 — подача, л/мин; 25 — число, которое в таблице соответствует давлению 2,5 МПа (в кгс/см², иначе говоря примерно в барах). Текстового ключа у изготовителя нет, расшифровка выведена сопоставлением строк.
Подача, мощность и момент: расчёт
Возьмём шестеренный насос HY01-50x25 и посчитаем нагрузку. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 50 л/мин × 25 бар ÷ 600 = 2,08 кВт гидравлической мощности. На валу при минимальном по таблице общем КПД нужно: 2,08 кВт ÷ 0,85 = 2,45 кВт на валу при общем КПД 0,85. В таблице серии привод 2,6 кВт, запас составляет 2,6 кВт − 2,45 кВт = 0,15 кВт. Момент на валу для выбора муфты и двигателя: 9550 × 2,6 кВт ÷ 1450 об/мин = 17,1 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 50 л/мин × 960 ÷ 1450 = 33,1 л/мин; при 1500 об/мин: 50 л/мин × 1500 ÷ 1450 = 51,7 л/мин. За один оборот насос подаёт 34,5 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 50 л/мин × 10 бар ÷ (600 × 0,85) = 0,98 кВт.
Привод и присоединение
Подключая шестеренный насос HY01-50x25, ориентируйтесь на таблицу. Мощность привода по таблице серии — 2,6 кВт при 1450 об/мин. Присоединительные резьбы: Z1". Дренажное отверстие Z1: Z1/8"; его подключают к баку. Масса — 9,40 кг. Муфту и кронштейн подбирают отдельно по валу двигателя.
Соседние типоразмеры и замена
Смежные типоразмеры: HY01-70x25 — 70 л/мин; относительно HY01-50x25 подача больше в 1,4 раза (70 ÷ 50 = 1,4). Мощность по таблице — 4,1 кВт (у HY01-50x25 2,6 кВт). HY01-35x25 — 35 л/мин; относительно HY01-50x25 подача меньше в 1,43 раза (50 ÷ 35 = 1,43). Привод 1,65 кВт против 2,6 кВт у HY01-50x25. HY01-25x25: 25 л/мин, то есть в 2 раза меньше, чем у HY01-50x25 (50 ÷ 25 = 2). Привод 1,3 кВт против 2,6 кВт у HY01-50x25. Полный список — в разделе Шестеренные масляные насосы HY01 (CBJ).
Где насос не подходит
Прежде чем заказывать шестеренный насос HY01-50x25, прочтите: У HY01 давление не общее для ряда: оно читается по второму числу кода. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, значит заранее продумайте фильтр на всасывании.
Монтаж и обслуживание
Вводя шестеренный насос HY01-50x25 в работу, действуйте так. Перед пуском сверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Дренаж Z1 выводят в бак отдельной трубкой. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
