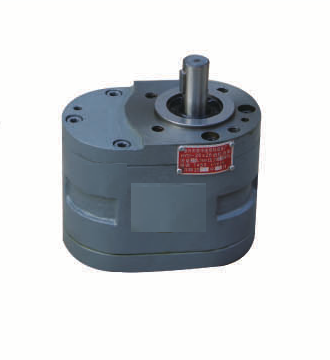

Шестеренный насос HY01-5x10
- Тип
- шестерённый масляный насос
- Расход
- 5 л/мин
- Рабочее давление
- 1 МПа
Шестеренный насос HY01-5x10: шестерённый масляный насос HY01 (CBJ); подача 5 л/мин, давление 1 МПа, мощность привода 0,31 кВт. Серия HY01 (CBJ) предшествовала CB-B; частота вращения 1450 об/мин, пульсация ±0,15 МПа, дренаж Z1 выводится в бак.
Особенности серии HY01
Их применяют на плоскошлифовальных станках и фильтровальных установках; после доработки насос способен перекачивать горячий клей. Внутри ряда HY01 позиции различаются подачей, поэтому сначала сопоставляют нужный расход с подачей из таблицы и только затем смотрят на присоединения и привод.
Характеристики: Шестеренный насос HY01-5x10
| Параметр | Значение |
|---|---|
| Тип | шестерённый масляный насос |
| Подача | 5 л/мин |
| Давление номинальное | 1 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥70 % |
| Общий КПД | ≥63 % |
| Пульсация давления | ±0,15 МПа |
| Мощность привода | 0,31 кВт |
| Масса | 1,65 кг |
| Резьба входа/выхода (2-Z) | Z3/8" |
| Дренаж Z1 | Z1/8" |
Расшифровка обозначения HY01-5x10
Прочитаем шестеренный насос HY01-5x10 по частям. HY01-5x10: HY01 — серия (CBJ); 5 — подача, л/мин; 10 — число, которое в таблице соответствует давлению 1 МПа (в кгс/см², иначе говоря примерно в барах). Текстового ключа у изготовителя нет, расшифровка выведена сопоставлением строк.
Расчёт привода и расхода
Возьмём шестеренный насос HY01-5x10 и посчитаем нагрузку. Условный пример: насос работает на номинальных 10 бар. Гидравлическая мощность: 5 л/мин × 10 бар ÷ 600 = 0,08 кВт гидравлической мощности. На валу при минимальном по таблице общем КПД нужно: 0,08 кВт ÷ 0,63 = 0,13 кВт на валу при общем КПД 0,63. В таблице серии привод 0,31 кВт, запас составляет 0,31 кВт − 0,13 кВт = 0,18 кВт. Момент на валу для выбора муфты и двигателя: 9550 × 0,31 кВт ÷ 1450 об/мин = 2 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 5 л/мин × 960 ÷ 1450 = 3,3 л/мин; при 1500 об/мин: 5 л/мин × 1500 ÷ 1450 = 5,2 л/мин. За один оборот насос подаёт 3,4 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 5 л/мин × 10 бар ÷ (600 × 0,63) = 0,13 кВт.
Чем приводить и как подключать
Подключая шестеренный насос HY01-5x10, ориентируйтесь на таблицу. Мощность привода по таблице серии — 0,31 кВт при 1450 об/мин. Присоединительные резьбы: Z3/8". Дренажное отверстие Z1: Z1/8"; его подключают к баку. Масса — 1,65 кг. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Чем заменить и с чем сравнить
Ближайшие позиции ряда для сравнения: HY01-3x5: 3 л/мин, то есть в 1,67 раза меньше, чем у HY01-5x10 (5 ÷ 3 = 1,67). Мощность по таблице — 0,21 кВт (у HY01-5x10 0,31 кВт). HY01-12x20: 12 л/мин, то есть в 2,4 раза больше, чем у HY01-5x10 (12 ÷ 5 = 2,4). Мощность по таблице — 0,82 кВт (у HY01-5x10 0,31 кВт). HY01-8x15 — 8 л/мин; относительно HY01-5x10 подача больше в 1,6 раза (8 ÷ 5 = 1,6). Мощность по таблице — 0,51 кВт (у HY01-5x10 0,31 кВт). Полный список — в разделе Шестеренные масляные насосы HY01 (CBJ).
На что смотреть при выборе
Выбирая шестеренный насос HY01-5x10, учтите ограничения. У HY01 давление не общее для ряда: оно читается по второму числу кода. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому заранее продумайте фильтр на всасывании.
Установка и уход
Вводя шестеренный насос HY01-5x10 в работу, действуйте так. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Дренаж Z1 выводят в бак отдельной трубкой. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
