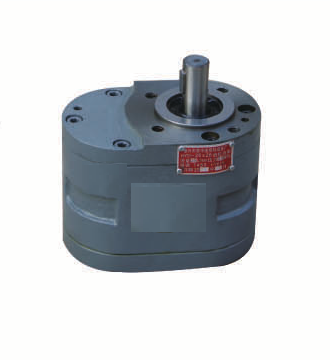

Шестеренный насос HY01-35x25

Шестеренный насос HY01-35x25 — шестерённый масляный насос серии HY01 (CBJ): подача 35 л/мин, номинальное давление 2,5 МПа при 1450 об/мин, мощность привода — 1,65 кВт. HY01 (CBJ) — прежнее поколение той линейки, которую сегодня представляет CB-B. Применяли на плоскошлифовальных станках и фильтровальных установках, а после доработки — для горячего клея.

Что это и где применяется

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

В обозначении HY01-AxB первое число — подача в л/мин, второе — номинальное давление в единицах, близких к бару: 5 соответствует 0,5 МПа, 10 — 1 МПа, 15 — 1,5 МПа, 20 — 2 МПа, 25 — 2,5 МПа. Для позиции «Шестеренный насос HY01-35x25» это 35 л/мин и 2,5 МПа. Толкование выведено сопоставлением таблицы, текстовой расшифровки у изготовителя нет.

Пульсация давления у серии по таблице — ±0,15 МПа при 1450 об/мин. Объёмный КПД растёт с размером: ≥70 % у малых типоразмеров, ≥80 % у средних, ≥90 % у HY01-18x25…35x25 и ≥94–95 % у крупных.

Характеристики: Шестеренный насос HY01-35x25

Как читается код HY01-35x25

По порядку: HY01 — серия шестерённых масляных насосов (CBJ); 35 — номинальная подача, л/мин; 25 — давление в единицах, близких к бару (толкование таблицы).

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Считаем по данным позиции

Гидромеханическая часть потерь: 0,81 ÷ 0,9 = 0,9 (общий КПД ≥81 % ÷ объёмный ≥90 %). Оба значения в таблице стоят как нижняя граница.

Проверка по порту Z1" при диаметре 25,4 мм: 35 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0254 м)² ÷ 4) = 1,2 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Вал нагружается моментом 9550 × 1,65 кВт ÷ 1450 об/мин = 10,9 Н·м. Это номинал: пусковой момент выше, и муфту под него берут с запасом.

Сопутствующие позиции

Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Рядом в линейке стоят Шестеренный насос HY01-50x25, Шестеренный насос HY01-25x25 и Шестеренный насос HY01-18x25. Остальные позиции — в разделе «Шестеренные масляные насосы HY01 (CBJ)».

Для задач с агрегатом в сборе — Шестеренные насосы WBZ. Если давление нужно больше 2,5 МПа или подача выше 100 л/мин, переходят на Шестеренные насосы DCB-B160~500.

Ограничения применения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
