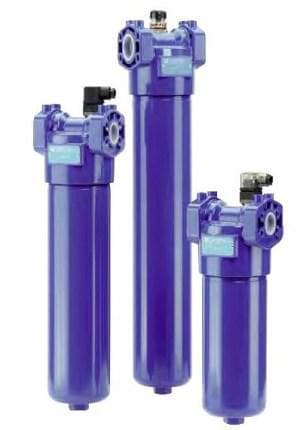

Фильтр линейный LMP 9523BAFAA06NP01
- Тип
- линейный фильтр низкого/среднего давления
- Серия
- LMP
- Типоразмер
- 952
- Байпас
- с байпасом
- Материал уплотнений
- NBR
- Тонкость фильтрации
- 6 мкм
- Фильтрующий материал
- неорганическое микроволокно
Фильтр линейный LMP 9523BAFAA06NP01: линейный фильтр LMP952 с фланцевым или резьбовым подключением. Серия рассчитана на давление до 30 бар; перепад на элементе серии N допускается до 20 бар. В цифрах: элемент A06, 6 мкм; предельное давление — 30 бар; длина 3 по коду.
Что делает LMP 952 в гидросистеме
Линейный фильтр стоит прямо в трубопроводе: масло проходит через элемент и идёт дальше по линии, а не сливается в бак. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 30 бар, а элемент серии N — перепад 20 бар.
Если смотреть на позицию «Фильтр линейный LMP 9523BAFAA06NP01»: давление серии 30 бар, длина корпуса 3, типоразмер 952; остальное — в таблице ниже.
Характеристики: Фильтр линейный LMP 9523BAFAA06NP01
В таблице — данные карточки и листа серии для «Фильтр линейный LMP 9523BAFAA06NP01»; всё, чего в листе нет, оставлено без значения.
| Параметр | Значение |
|---|---|
| Модель | Фильтр линейный LMP 9523BAFAA06NP01 |
| Серия и типоразмер | LMP 952 |
| Длина корпуса (код) | 3 |
| Рабочее давление серии | до 30 бар |
| Материал элемента | микроволокно 6 мкм |
| Номинальная тонкость | 6 мкм, код A06 |
| Уплотнения | NBR |
| Сменный элемент | CU9503A06NP01 |
Расшифровка обозначения LMP 9523BAFAA06NP01
По частям «Фильтр линейный LMP 9523BAFAA06NP01» раскладывается так: «LMP 9523»: серия LMP, типоразмер 952, длина 3; B — байпас есть (3,5 бар для серий LMP 210 и 400); A — это уплотнения NBR; FA: расшифровки в листе серии нет, поэтому уточняем при заказе; A06: микроволокно 6 мкм (по ISO 16889 — 7 µm(c)); N — это элемент серии N, перепад разрушения 20 бар; P01 — это стандартное исполнение MP Filtri.
Части «FA» в листе серии не описаны, и толковать их без документа мы не станем: значение подтвердим по заявке.
Проверка LMP 952 арифметикой
Для этой позиции расход по листу не подтверждён: код не совпадает с таблицей серии, так что величину уточним при заказе.
Пример из листа подбора MP Filtri для сливного фильтра в линии: расход 120 л/мин, вязкость масла 46 мм²/с, Y = 2,0, тогда Δpe = (2,0 : 1000) × 120 × (46 : 30) = 0,37 бар; перепад корпуса 0,03 бар, суммарный перепад 0,4 бар — в допустимых пределах для сливных фильтров.
Расходные детали для LMP 952: элемент, уплотнения, индикатор
Сменный элемент для LMP 952 — серии CU950; для вашей позиции код CU9503A06NP01. Карточка этого элемента: Фильтрующий элемент CU9503A06NP01.
Микроволокно даёт тонкую фильтрацию, перепад разрушения элемента — 20 бар; именно оно ставится при требовании к чистоте масла.
Соседние исполнения LMP 952 и взаимозаменяемость
Ближайшие к «Фильтр линейный LMP 9523BAFAA06NP01» варианты ряда: Позиция LMP 9001SAF1M60NP01 отличается так: типоразмер 900, длина 1, материал M60 (сетка 60 мкм). Позиция LMP 9001SAF1A10NP01 отличается так: типоразмер 900, длина 1, материал A10 (микроволокно 10 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Вернуться к подборке можно в разделе Фильтры линейные MP Filtri; более широкий раздел — Гидравлические элементы MP Filtri.
Ограничения «Фильтр линейный LMP 9523BAFAA06NP01»
LMP рассчитан на низкое и среднее давление, до 30 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. NBR подходит для минеральных масел; для синтетических жидкостей берут FPM, для жидкостей HFA, HFB, HFC — исполнения W или Z.
Монтаж и обслуживание LMP 952
Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё. Снятый элемент вместе с грязью утилизируйте; масло из стакана слейте до снятия, чтобы не пролить его в бак.
