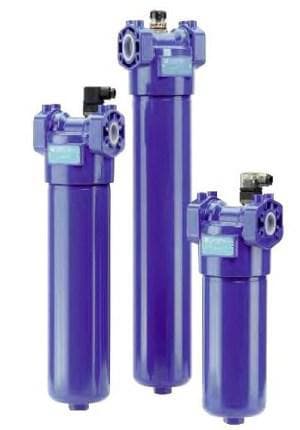

Фильтр линейный LMP 4003BAG1A25NP01

Фильтр линейный LMP 4003BAG1A25NP01 — линейный фильтр низкого и среднего давления серии LMP. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 60 бар. Коротко о цифрах: элемент A25, 25 мкм; давление серии до 60 бар; длина корпуса 3.

Линейный фильтр LMP 400: где ставят и что он защищает

LMP врезают в линию, поэтому для него важен не только расход, но и положение подключений: вход и выход определяются кодом присоединения. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 60 бар, а элемент серии N — перепад 20 бар.

Если смотреть на позицию «Фильтр линейный LMP 4003BAG1A25NP01»: давление серии 60 бар, длина корпуса 3, типоразмер 400; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 4003BAG1A25NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 4003BAG1A25NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Как читается код LMP 4003BAG1A25NP01

Читаем обозначение «LMP 4003BAG1A25NP01» по правилам листа серии: LMP 4003 — это серия LMP, типоразмер 400, длина 3; B — это байпас есть (3,5 бар для серий LMP 210 и 400); A — уплотнения NBR; G1: присоединение G 1 1/2″; A25 — микроволокно 25 мкм (по ISO 16889 — 21 µm(c)); N — это элемент серии N, перепад разрушения 20 бар; P01: стандартное исполнение MP Filtri.

Проверка LMP 400 арифметикой

Для длины 3 и материала A25 таблица LMP 400 показывает 602 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Допустим, на линии работает насос 63 см³ при 1450 об/мин, это 91,35 л/мин по формуле 63 × 1450 : 1000. Это укладывается в 602 л/мин с запасом 510,65 л/мин (602 − 91,35).

При 4 одинаковых насосах поток возрастает до 365,4 л/мин (4 × 91,35); для такой нагрузки смотрите длину больше.

Коэффициент Y для CU400 (микроволокно 25 мкм, длина 3) — 0,50. Тогда на подаче 91,35 л/мин перепад элемента равен 0,50 : 1000 × 91,35 = 0,046 бар (30 мм²/с). На масле 46 мм²/с (как в примере листа) перепад элемента вырастет до 0,046 × 46 : 30 = 0,070 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. При расходе таблицы 602 л/мин элемент забирает 0,30 бар (0,50 : 1000 × 602), на корпус остаётся 0,40 бар из 0,7.

Если нужен больший запас по расходу, длина 4 при том же материале даёт 637 л/мин по таблице. В таблице для длины 3 материал A10 — 474 л/мин, материал A06 — 333 л/мин.

Расходные детали для LMP 400: элемент, уплотнения, индикатор

Заказывайте элемент CU4003A25ANP01: серия CU400, длина 3, материал A25. Элементы серии CU400 собраны в разделе: Фильтроэлементы MP Filtri CU.

Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 20 бар.

Чем заменить «Фильтр линейный LMP 4003BAG1A25NP01»: соседние варианты

Из соседних с «Фильтр линейный LMP 4003BAG1A25NP01» позиций стоит посмотреть: LMP 4004BAG1A25NP01: длина 4. Позиция LMP 4004BAG1A10NP01 отличается так: длина 4, материал A10 (микроволокно 10 мкм). LMP 4002BAG1WA025NP01: длина 2, материал WA025 (влагопоглощающее микроволокно 25 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Вернуться к подборке можно в разделе Фильтры линейные MP Filtri; более широкий раздел — Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 4003BAG1A25NP01»

LMP рассчитан на низкое и среднее давление, до 60 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. На холодном масле вязкость выше эталонных 30 мм²/с, и перепад поднимется пропорционально. 602 л/мин из таблицы — потолок, а не рабочая цифра.

Как ставить и обслуживать LMP 400

Корпус длины 3 весит 8,10 кг, объём 5,00 дм³. LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока.
