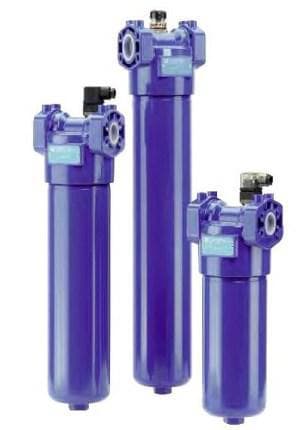

Фильтр линейный LMP 4002BAG1M25NP01

Фильтр линейный LMP 4002BAG1M25NP01 — это линейный фильтр LMP400 с фланцевым или резьбовым подключением. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 60 бар. По карточке и листу серии: длина 2 по коду; предельное давление — 60 бар; элемент M25, 25 мкм.

Для чего LMP 400 врезают в линию

Линейный фильтр стоит прямо в трубопроводе: масло проходит через элемент и идёт дальше по линии, а не сливается в бак. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 60 бар, а элемент серии N — перепад 20 бар.

Если смотреть на позицию «Фильтр линейный LMP 4002BAG1M25NP01»: давление серии 60 бар, длина корпуса 2, типоразмер 400; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 4002BAG1M25NP01

В таблице — данные карточки и листа серии для «Фильтр линейный LMP 4002BAG1M25NP01»; всё, чего в листе нет, оставлено без значения.

Обозначение LMP 4002BAG1M25NP01 по частям

Читаем обозначение «LMP 4002BAG1M25NP01» по правилам листа серии: LMP 4002: серия LMP, типоразмер 400, длина 2; «B»: байпас есть (3,5 бар для серий LMP 210 и 400); A — уплотнения NBR; G1 — это присоединение G 1 1/2″; «M25»: сетка 25 мкм; N — элемент серии N, перепад разрушения 20 бар; P01 — это стандартное исполнение MP Filtri.

Проверка LMP 400 арифметикой

Для длины 2 и материала M25 таблица LMP 400 показывает 720 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Пример подбора: объём насоса 63 см³, частота 1500 об/мин, подача 94,5 л/мин (считаем 63 × 1500 : 1000). Это укладывается в 720 л/мин с запасом 625,5 л/мин (720 − 94,5).

Если на фильтр работают 4 таких насоса, суммарный поток — 4 × 94,5 = 378 л/мин; сравните его с 720 л/мин.

Коэффициент Y для CU400 (сетка 25 мкм, длина 2) — 0,19. Тогда на подаче 94,5 л/мин перепад элемента равен 0,19 : 1000 × 94,5 = 0,018 бар (30 мм²/с). Если масло гуще, перепад растёт пропорционально вязкости: при 46 мм²/с получится 0,018 × 46 : 30 = 0,028 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. При расходе таблицы 720 л/мин элемент забирает 0,14 бар (0,19 : 1000 × 720), на корпус остаётся 0,56 бар из 0,7.

Следующая длина (3) того же ряда и материала пропускает 760 л/мин. В таблице для длины 2 материал A16 — 411 л/мин, материал A06 — 244 л/мин.

Расходные детали для LMP 400: элемент, уплотнения, индикатор

Сменный элемент для LMP 400 — серии CU400; для вашей позиции код CU4002M25ANP01. Карточка этого элемента: Фильтрующий элемент CU4002M25ANP01.

Металлическая сетка — самый высокий расход при невысокой чистоте, её берут там, где нужна лишь защита от крупных частиц.

Аналоги и замена для LMP 400

Если для «Фильтр линейный LMP 4002BAG1M25NP01» нужно близкое по параметрам: LMP 4002BAG1A25NP01: материал A25 (микроволокно 25 мкм). LMP 4002BAG1WA025NP01 — материал WA025 (влагопоглощающее микроволокно 25 мкм). LMP 4003BAG1A25NP01: длина 3, материал A25 (микроволокно 25 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Другие позиции этого ряда: Фильтры линейные MP Filtri; общий раздел: Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 4002BAG1M25NP01»

LMP рассчитан на низкое и среднее давление, до 60 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. Сетчатый элемент M25 задерживает только крупные частицы; если нужна чистота масла, берите микроволокно A03–A25.

Как ставить и обслуживать LMP 400

Корпус длины 2 весит 7,20 кг, объём 3,50 дм³. LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока.
