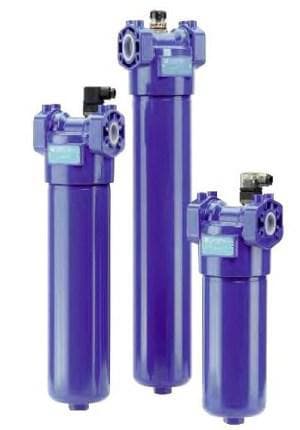

Фильтр линейный LMP 9001SAF1A10NP01
- Тип
- линейный фильтр низкого/среднего давления
- Серия
- LMP
- Типоразмер
- 900
- Байпас
- без байпаса
- Материал уплотнений
- NBR
- Присоединение
- фланец SAE 3000 psi
- Тонкость фильтрации
- 10 мкм
- Фильтрующий материал
- неорганическое микроволокно
Фильтр линейный LMP 9001SAF1A10NP01 — это фильтр серии LMP для линий смазки, трансмиссий и автономной очистки бака. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 30 бар. Коротко о цифрах: серия держит до 30 бар; длина 1 по коду; максимальный расход 1264 л/мин (суммарный перепад 0,7 бар).
Для чего LMP 900 врезают в линию
LMP врезают в линию, поэтому для него важен не только расход, но и положение подключений: вход и выход определяются кодом присоединения. Код без байпаса означает, что масло не пойдёт мимо элемента при любом перепаде, а значит, следить за его состоянием придётся по индикатору.
Если смотреть на позицию «Фильтр линейный LMP 9001SAF1A10NP01»: давление серии 30 бар, длина корпуса 1, типоразмер 900; остальное — в таблице ниже.
Характеристики: Фильтр линейный LMP 9001SAF1A10NP01
В таблице — данные карточки и листа серии для «Фильтр линейный LMP 9001SAF1A10NP01»; всё, чего в листе нет, оставлено без значения.
| Характеристика | Значение |
|---|---|
| Модель | Фильтр линейный LMP 9001SAF1A10NP01 |
| Серия и типоразмер | LMP 900 |
| Длина корпуса | 1 |
| Предельное давление | до 30 бар |
| Байпас | нет |
| Материал элемента | микроволокно 10 мкм |
| Номинальная тонкость | 10 мкм, код A10 |
| Уплотнения | NBR |
| Подключение к линии | фланец 3″ SAE 3000 psi/M |
| Максимальный расход | 1264 л/мин |
Как читается код LMP 9001SAF1A10NP01
Читаем обозначение «LMP 9001SAF1A10NP01» по правилам листа серии: LMP 9001: серия LMP, типоразмер 900, длина 1; S: без байпаса; «A»: уплотнения NBR; F1 — это присоединение фланец 3″ SAE 3000 psi/M; A10 — это микроволокно 10 мкм (по ISO 16889 — 10 µm(c)); N — элемент серии N, перепад разрушения 20 бар; «P01»: стандартное исполнение MP Filtri.
Проверка LMP 900 арифметикой
Для длины 1 и материала A10 таблица LMP 900 показывает 1264 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.
Возьмём насос 100 см³ и 1500 об/мин: 100 × 1500 : 1000 = 150 л/мин. Это укладывается в 1264 л/мин с запасом 1114 л/мин (1264 − 150).
Если на фильтр работают 4 таких насоса, суммарный поток — 4 × 150 = 600 л/мин; сравните его с 1264 л/мин.
Если нужен больший запас по расходу, длина 2 при том же материале даёт 1556 л/мин по таблице. При длине 1 расход достигает 1444 л/мин у материала A25 и 706 л/мин у материала A03.
Расходные детали для LMP 900: элемент, уплотнения, индикатор
Сменный элемент для LMP 900 — серии CU900; для вашей позиции код CU9001A10ANP01. Вариантов этой серии много — смотрите раздел Фильтроэлементы MP Filtri CU.
Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 20 бар.
Соседние исполнения LMP 900 и взаимозаменяемость
Рядом с «Фильтр линейный LMP 9001SAF1A10NP01» в каталоге: LMP 9001BAF1A06NP01 — материал A06 (микроволокно 6 мкм), код байпаса B. LMP 9001SAF1M60NP01 — материал M60 (сетка 60 мкм). LMP 9523BAFAA06NP01: типоразмер 952, длина 3, материал A06 (микроволокно 6 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Весь ряд — на странице Фильтры линейные MP Filtri, а общий раздел каталога — Гидравлические элементы MP Filtri.
Ограничения «Фильтр линейный LMP 9001SAF1A10NP01»
LMP рассчитан на низкое и среднее давление, до 30 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. На холодном масле вязкость выше эталонных 30 мм²/с, и перепад поднимется пропорционально. 1264 л/мин из таблицы — потолок, а не рабочая цифра.
Как ставить и обслуживать LMP 900
LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока. Снятый элемент вместе с грязью утилизируйте; масло из стакана слейте до снятия, чтобы не пролить его в бак.
