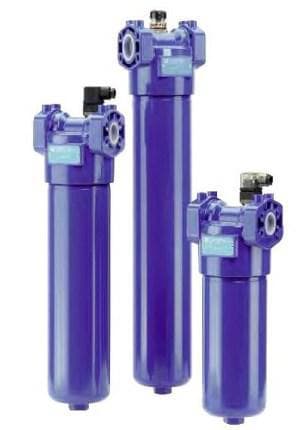

Фильтр линейный LMP 9001SAF1M60NP01
- Тип
- линейный фильтр низкого/среднего давления
- Серия
- LMP
- Типоразмер
- 900
- Байпас
- без байпаса
- Материал уплотнений
- NBR
- Присоединение
- фланец SAE 3000 psi
- Тонкость фильтрации
- 60 мкм
- Фильтрующий материал
- металлическая сетка
Фильтр линейный LMP 9001SAF1M60NP01 — линейный фильтр LMP900 с фланцевым или резьбовым подключением. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 30 бар. Коротко о цифрах: длина корпуса 1; элемент M60, 60 мкм; присоединение фланец 3″ SAE 3000 psi/M.
LMP 900: давление, байпас и область применения
Для линейного фильтра масло идёт по линии насквозь: перепад на элементе напрямую уменьшает давление в нижестоящих участках. В этом исполнении перепускного клапана нет: всё масло идёт через элемент, поэтому забитый элемент нужно менять вовремя.
Если смотреть на позицию «Фильтр линейный LMP 9001SAF1M60NP01»: давление серии 30 бар, длина корпуса 1, типоразмер 900; остальное — в таблице ниже.
Характеристики: Фильтр линейный LMP 9001SAF1M60NP01
Ниже — таблица характеристик для «Фильтр линейный LMP 9001SAF1M60NP01». Цифры взяты из карточки и листа серии, расчётные значения вынесены в следующие разделы.
| Характеристика | Значение |
|---|---|
| Обозначение позиции | Фильтр линейный LMP 9001SAF1M60NP01 |
| Серия | LMP 900 |
| Длина корпуса | 1 |
| Рабочее давление серии | до 30 бар |
| Байпас | нет |
| Материал элемента | сетка 60 мкм |
| Номинальная тонкость | 60 мкм, код M60 |
| Уплотнения | NBR |
| Присоединение | фланец 3″ SAE 3000 psi/M |
| Расход при Δp 0,7 бар | 1803 л/мин |
| Элемент для замены | CU9001M60ANP01 |
Расшифровка обозначения LMP 9001SAF1M60NP01
Идём по символам «LMP 9001SAF1M60NP01»: LMP 9001 — это серия LMP, типоразмер 900, длина 1; S — это без байпаса; «A»: уплотнения NBR; F1 — присоединение фланец 3″ SAE 3000 psi/M; M60 — это сетка 60 мкм; N — элемент серии N, перепад разрушения 20 бар; P01 — это стандартное исполнение MP Filtri.
Проверка LMP 900 арифметикой
Для длины 1 и материала M60 таблица LMP 900 показывает 1803 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.
Пример подбора: объём насоса 100 см³, частота 1500 об/мин, подача 150 л/мин (считаем 100 × 1500 : 1000). Это укладывается в 1803 л/мин с запасом 1653 л/мин (1803 − 150).
При 4 одинаковых насосах поток возрастает до 600 л/мин (4 × 150); для такой нагрузки смотрите длину больше.
Следующая длина (2) того же ряда и материала пропускает 1867 л/мин. Для сравнения, при той же длине 1 по таблице материал A16 даёт 1291 л/мин, а материал A03 — 706 л/мин.
Расходные детали для LMP 900: элемент, уплотнения, индикатор
Сменный элемент для LMP 900 — серии CU900; для вашей позиции код CU9001M60ANP01. Карточка этого элемента: Фильтрующий элемент CU9001M60ANP01.
Сетка пропускает больше: по таблице листа её расход заметно выше, чем у бумаги и микроволокна, но тонкость 25–90 мкм не очищает масло тонко.
Аналоги и замена для LMP 900
Из соседних с «Фильтр линейный LMP 9001SAF1M60NP01» позиций стоит посмотреть: Позиция LMP 9001BAF1A06NP01 отличается так: материал A06 (микроволокно 6 мкм), код байпаса B. Позиция LMP 9523BAFAA06NP01 отличается так: типоразмер 952, длина 3, материал A06 (микроволокно 6 мкм). LMP 9001SAF1A10NP01: материал A10 (микроволокно 10 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Другие позиции этого ряда: Фильтры линейные MP Filtri; общий раздел: Гидравлические элементы MP Filtri.
Ограничения «Фильтр линейный LMP 9001SAF1M60NP01»
Предел LMP 900 — 30 бар: выше этого значения линейный фильтр LMP не применяют. Сетка не заменяет тонкую фильтрацию: 60 мкм — это защита от крупных частиц, а не очистка масла до класса чистоты.
Монтаж и обслуживание LMP 900
Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё. Масло в стакане лучше слить заранее; загрязнения остаются в элементе, который идёт в утилизацию.
