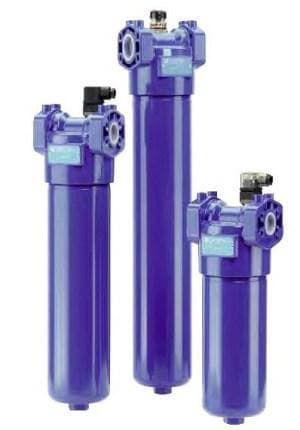

Фильтр линейный LMP 4002BAG1A25NP01

Фильтр линейный LMP 4002BAG1A25NP01 — это линейный фильтр LMP400 с фланцевым или резьбовым подключением. В цифрах: тонкость фильтрации 25 мкм; длина 2 по коду; серия держит до 60 бар. По листу MP Filtri семейство работает при температурах от −25 до +110 °C.

Что делает LMP 400 в гидросистеме

LMP врезают в линию, поэтому для него важен не только расход, но и положение подключений: вход и выход определяются кодом присоединения. Линейные фильтры LMP работают там, где давление невысокое: смазка, трансмиссии, автономная очистка бака, контуры СОЖ.

Если смотреть на позицию «Фильтр линейный LMP 4002BAG1A25NP01»: давление серии 60 бар, длина корпуса 2, типоразмер 400; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 4002BAG1A25NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 4002BAG1A25NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Расшифровка обозначения LMP 4002BAG1A25NP01

Читаем обозначение «LMP 4002BAG1A25NP01» по правилам листа серии: LMP 4002 — это серия LMP, типоразмер 400, длина 2; B — байпас есть (3,5 бар для серий LMP 210 и 400); A — уплотнения NBR; G1 — это присоединение G 1 1/2″; A25 — это микроволокно 25 мкм (по ISO 16889 — 21 µm(c)); N — это элемент серии N, перепад разрушения 20 бар; P01: стандартное исполнение MP Filtri.

Проверка LMP 400 арифметикой

Для длины 2 и материала A25 таблица LMP 400 показывает 515 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Пример подбора: объём насоса 63 см³, частота 1450 об/мин, подача 91,35 л/мин (считаем 63 × 1450 : 1000). Это укладывается в 515 л/мин с запасом 423,65 л/мин (515 − 91,35).

Если на фильтр работают 4 таких насоса, суммарный поток — 4 × 91,35 = 365,4 л/мин; сравните его с 515 л/мин.

Коэффициент Y для CU400 (микроволокно 25 мкм, длина 2) — 0,78. Тогда на подаче 91,35 л/мин перепад элемента равен 0,78 : 1000 × 91,35 = 0,071 бар (30 мм²/с). Для вязкости 46 мм²/с умножаем на 46 : 30: 0,071 × 46 : 30 = 0,11 бар.

Допустимый суммарный перепад у чистого сливного фильтра — от 0,4 до 0,6 бар (лист подбора). При расходе таблицы 515 л/мин элемент забирает 0,40 бар (0,78 : 1000 × 515), на корпус остаётся 0,30 бар из 0,7.

Увеличение длины до 3 подняло бы расход по таблице до 602 л/мин. В таблице для длины 2 материал A10 — 370 л/мин, материал A16 — 411 л/мин.

Расходные детали для LMP 400: элемент, уплотнения, индикатор

Сменный элемент для LMP 400 — серии CU400; для вашей позиции код CU4002A25ANP01. Карточка этого элемента: Фильтрующий элемент CU4002A25ANP01.

Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 20 бар.

Соседние исполнения LMP 400 и взаимозаменяемость

Ближайшие к «Фильтр линейный LMP 4002BAG1A25NP01» варианты ряда: LMP 2103BAF3A10NP01 — типоразмер 210, длина 3, материал A10 (микроволокно 10 мкм). LMP 2101BAG1A10NP01: типоразмер 210, длина 1, материал A10 (микроволокно 10 мкм). Позиция LMP 4002BAG1WA025NP01 отличается так: материал WA025 (влагопоглощающее микроволокно 25 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Весь ряд — на странице Фильтры линейные MP Filtri, а общий раздел каталога — Гидравлические элементы MP Filtri.

Чего избегать при подборе LMP 400

Предел LMP 400 — 60 бар: выше этого значения линейный фильтр LMP не применяют. Не подбирайте по номинальному расходу: берите запас по табличному значению 515 л/мин, особенно на холодном масле, когда вязкость в разы выше 30 мм²/с.

Монтаж и обслуживание LMP 400

Масса фильтра длины 2 — 7,20 кг, объём 3,50 дм³. LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока.
