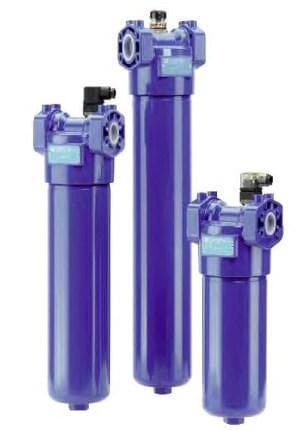

Фильтр линейный LMP 2101BAG1A10NP01

Фильтр линейный LMP 2101BAG1A10NP01 — это фильтр серии LMP для линий смазки, трансмиссий и автономной очистки бака. Ключевые параметры позиции: байпас на 3,5 бар; предельное давление — 60 бар; длина корпуса 1. Серия рассчитана на давление до 60 бар; перепад на элементе серии N допускается до 20 бар.

LMP 210: давление, байпас и область применения

LMP врезают в линию, поэтому для него важен не только расход, но и положение подключений: вход и выход определяются кодом присоединения. Линейные фильтры LMP работают там, где давление невысокое: смазка, трансмиссии, автономная очистка бака, контуры СОЖ.

Если смотреть на позицию «Фильтр линейный LMP 2101BAG1A10NP01»: давление серии 60 бар, длина корпуса 1, типоразмер 210; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 2101BAG1A10NP01

В таблице — данные карточки и листа серии для «Фильтр линейный LMP 2101BAG1A10NP01»; всё, чего в листе нет, оставлено без значения.

Обозначение LMP 2101BAG1A10NP01 по частям

По частям «Фильтр линейный LMP 2101BAG1A10NP01» раскладывается так: «LMP 2101»: серия LMP, типоразмер 210, длина 1; B — это байпас есть (3,5 бар для серий LMP 210 и 400); «A»: уплотнения NBR; G1 — в листе серии не описано, уточните при заказе; A10: микроволокно 10 мкм (по ISO 16889 — 10 µm(c)); N: элемент серии N, перепад разрушения 20 бар; P01 — это стандартное исполнение MP Filtri.

Что означает «G1», лист серии не говорит; перед отгрузкой согласуем это с вами.

Проверка LMP 210 арифметикой

Для длины 1 и материала A10 таблица LMP 210 показывает 190 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Возьмём насос 100 см³ и 1500 об/мин: 100 × 1500 : 1000 = 150 л/мин. Запас до 190 л/мин составляет 40 л/мин.

Коэффициент Y для CU210 (микроволокно 10 мкм, длина 1) — 2,00. Тогда на подаче 150 л/мин перепад элемента равен 2,00 : 1000 × 150 = 0,30 бар (30 мм²/с). Если масло гуще, перепад растёт пропорционально вязкости: при 46 мм²/с получится 0,30 × 46 : 30 = 0,46 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. На табличном расходе 190 л/мин элемент даёт 2,00 : 1000 × 190 = 0,38 бар, остальные 0,32 бар из 0,7 приходятся на корпус.

Если нужен больший запас по расходу, длина 2 при том же материале даёт 220 л/мин по таблице. При длине 1 расход достигает 200 л/мин у материала A16 и 265 л/мин у материала P25.

Расходные детали для LMP 210: элемент, уплотнения, индикатор

Сменный элемент для LMP 210 — серии CU210; для вашей позиции код CU2101A10ANP01. Посмотреть элемент можно здесь: Фильтрующий элемент CU2101A10ANP01.

Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 20 бар.

Чем заменить «Фильтр линейный LMP 2101BAG1A10NP01»: соседние варианты

Если для «Фильтр линейный LMP 2101BAG1A10NP01» нужно близкое по параметрам: LMP 2101BAF1A10NP01 — присоединение F1. LMP 2101BAG1A06NP01 — материал A06 (микроволокно 6 мкм). LMP 2103BAF3A10NP01: длина 3, присоединение F3. Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Другие позиции этого ряда: Фильтры линейные MP Filtri; общий раздел: Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 2101BAG1A10NP01»

LMP рассчитан на низкое и среднее давление, до 60 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. Для микроволокна расход по таблице скромный (190 л/мин у A10), поэтому насос с большим расходом требует более длинного корпуса или грубее материала.

Монтаж и обслуживание LMP 210

Корпус длины 1 весит 3,10 кг, объём 1,60 дм³. Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё.
