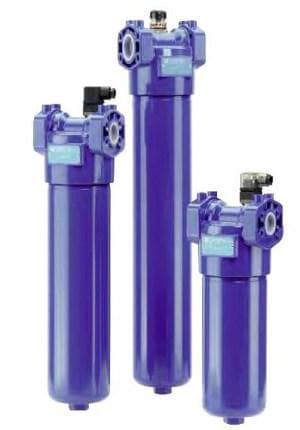

Фильтр линейный LMP 2103BAF3A10NP01

Позиция Фильтр линейный LMP 2103BAF3A10NP01 — фильтр серии LMP для линий смазки, трансмиссий и автономной очистки бака. Серия рассчитана на давление до 60 бар; перепад на элементе серии N допускается до 20 бар. Главные параметры: серия держит до 60 бар; длина 3 по коду; элемент A10, 10 мкм.

Линейный фильтр LMP 210: где ставят и что он защищает

Для линейного фильтра масло идёт по линии насквозь: перепад на элементе напрямую уменьшает давление в нижестоящих участках. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 60 бар, а элемент серии N — перепад 20 бар.

Если смотреть на позицию «Фильтр линейный LMP 2103BAF3A10NP01»: давление серии 60 бар, длина корпуса 3, типоразмер 210; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 2103BAF3A10NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 2103BAF3A10NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Обозначение LMP 2103BAF3A10NP01 по частям

По частям «Фильтр линейный LMP 2103BAF3A10NP01» раскладывается так: LMP 2103 — это серия LMP, типоразмер 210, длина 3; B — это байпас есть (3,5 бар для серий LMP 210 и 400); «A»: уплотнения NBR; F3: присоединение фланец 1 1/2″ SAE 3000 psi/M; A10 — микроволокно 10 мкм (по ISO 16889 — 10 µm(c)); «N»: элемент серии N, перепад разрушения 20 бар; «P01»: стандартное исполнение MP Filtri.

Проверка LMP 210 арифметикой

Для длины 3 и материала A10 таблица LMP 210 показывает 248 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Проверим на примере: насос 100 см³ при 1450 об/мин даёт 100 × 1450 : 1000 = 145 л/мин. Это укладывается в 248 л/мин с запасом 103 л/мин (248 − 145).

Коэффициент Y для CU210 (микроволокно 10 мкм, длина 3) — 0,94. Тогда на подаче 145 л/мин перепад элемента равен 0,94 : 1000 × 145 = 0,14 бар (30 мм²/с). На масле 46 мм²/с (как в примере листа) перепад элемента вырастет до 0,14 × 46 : 30 = 0,21 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. При расходе таблицы 248 л/мин элемент забирает 0,23 бар (0,94 : 1000 × 248), на корпус остаётся 0,47 бар из 0,7.

В таблице для длины 3 материал A16 — 260 л/мин, материал P25 — 281 л/мин.

Расходные детали для LMP 210: элемент, уплотнения, индикатор

Сменный элемент для LMP 210 — серии CU210; для вашей позиции код CU2103A10ANP01. Карточка этого элемента: Фильтрующий элемент CU2103A10ANP01.

Микроволокно даёт тонкую фильтрацию, перепад разрушения элемента — 20 бар; именно оно ставится при требовании к чистоте масла.

Соседние исполнения LMP 210 и взаимозаменяемость

Ближайшие к «Фильтр линейный LMP 2103BAF3A10NP01» варианты ряда: Позиция LMP 4002BAG1M25NP01 отличается так: типоразмер 400, длина 2, материал M25 (сетка 25 мкм). LMP 2101BAG1A06NP01: длина 1, материал A06 (микроволокно 6 мкм), присоединение G1. LMP 2101BAG1A10NP01 — длина 1, присоединение G1. Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Весь ряд — на странице Фильтры линейные MP Filtri, а общий раздел каталога — Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 2103BAF3A10NP01»

Предел LMP 210 — 60 бар: выше этого значения линейный фильтр LMP не применяют. Не меняйте элемент на другой серии: код элемента должен совпасть по длине, материалу и байпасу, иначе нарушится посадка и работа клапана.

Как ставить и обслуживать LMP 210

Корпус длины 3 весит 6,40 кг, объём 2,80 дм³. Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё.
