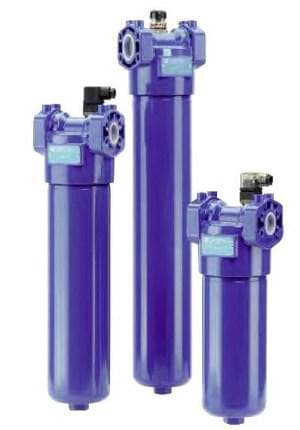

Фильтр линейный LMP 9001BAF1A06NP01

Позиция Фильтр линейный LMP 9001BAF1A06NP01 — фильтр LMP типоразмера 900, который врезают в линию низкого или среднего давления. Серия рассчитана на давление до 30 бар; перепад на элементе серии N допускается до 20 бар. В цифрах: подключается через фланец 3″ SAE 3000 psi/M; фильтрация 6 мкм (код A06); длина корпуса 1.

Что делает LMP 900 в гидросистеме

Для линейного фильтра масло идёт по линии насквозь: перепад на элементе напрямую уменьшает давление в нижестоящих участках. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 30 бар, а элемент серии N — перепад 20 бар.

Если смотреть на позицию «Фильтр линейный LMP 9001BAF1A06NP01»: давление серии 30 бар, длина корпуса 1, типоразмер 900; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 9001BAF1A06NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 9001BAF1A06NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Обозначение LMP 9001BAF1A06NP01 по частям

Читаем обозначение «LMP 9001BAF1A06NP01» по правилам листа серии: LMP 9001 — это серия LMP, типоразмер 900, длина 1; B — байпас есть (3,5 бар для серий LMP 210 и 400); A — это уплотнения NBR; F1 — присоединение фланец 3″ SAE 3000 psi/M; A06 — это микроволокно 6 мкм (по ISO 16889 — 7 µm(c)); N — элемент серии N, перепад разрушения 20 бар; P01 — стандартное исполнение MP Filtri.

Проверка LMP 900 арифметикой

Цифра для вашей позиции — 877 л/мин: так записано в таблице сборки LMP 900 для длины 1 и материала A06 при Δp 0,7 бар.

Допустим, на линии работает насос 100 см³ при 1500 об/мин, это 150 л/мин по формуле 100 × 1500 : 1000. Это укладывается в 877 л/мин с запасом 727 л/мин (877 − 150).

Если на фильтр работают 4 таких насоса, суммарный поток — 4 × 150 = 600 л/мин; сравните его с 877 л/мин.

Увеличение длины до 2 подняло бы расход по таблице до 1264 л/мин. В таблице для длины 1 материал A03 — 706 л/мин, материал A16 — 1291 л/мин.

Расходные детали для LMP 900: элемент, уплотнения, индикатор

Заказывайте элемент CU9001A06ANP01: серия CU900, длина 1, материал A06. Элементы серии CU900 собраны в разделе: Фильтроэлементы MP Filtri CU.

Микроволокно даёт тонкую фильтрацию, перепад разрушения элемента — 20 бар; именно оно ставится при требовании к чистоте масла.

Чем заменить «Фильтр линейный LMP 9001BAF1A06NP01»: соседние варианты

Если для «Фильтр линейный LMP 9001BAF1A06NP01» нужно близкое по параметрам: LMP 4012BAG1P25NP01 — типоразмер 401, длина 2, материал P25 (бумага с пропиткой 25 мкм). Позиция LMP 9001SAF1M60NP01 отличается так: материал M60 (сетка 60 мкм), код байпаса S. Позиция LMP 4004BAG1A25NP01 отличается так: типоразмер 400, длина 4, материал A25 (микроволокно 25 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Другие позиции этого ряда: Фильтры линейные MP Filtri; общий раздел: Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 9001BAF1A06NP01»

Предел LMP 900 — 30 бар: выше этого значения линейный фильтр LMP не применяют. Не подбирайте по номинальному расходу: берите запас по табличному значению 877 л/мин, особенно на холодном масле, когда вязкость в разы выше 30 мм²/с.

Монтаж и обслуживание LMP 900

LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока. Замену элемента делают по индикатору или не реже, чем предписывает регламент машины; при каждой замене проверяйте и меняйте уплотнительные кольца.
