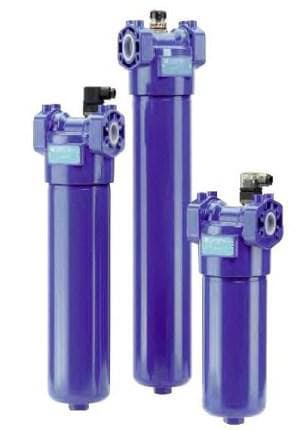

Фильтр линейный LMP 4004BAG1A10NP01

Фильтр линейный LMP 4004BAG1A10NP01 — это фильтр LMP типоразмера 400, который врезают в линию низкого или среднего давления. Коротко о цифрах: давление серии до 60 бар; длина 4 по коду; тонкость фильтрации 10 мкм. Серия рассчитана на давление до 60 бар; перепад на элементе серии N допускается до 20 бар.

Что делает LMP 400 в гидросистеме

Линейный фильтр стоит прямо в трубопроводе: масло проходит через элемент и идёт дальше по линии, а не сливается в бак. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 60 бар, а элемент серии N — перепад 20 бар.

Если смотреть на позицию «Фильтр линейный LMP 4004BAG1A10NP01»: давление серии 60 бар, длина корпуса 4, типоразмер 400; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 4004BAG1A10NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 4004BAG1A10NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Обозначение LMP 4004BAG1A10NP01 по частям

По частям «Фильтр линейный LMP 4004BAG1A10NP01» раскладывается так: LMP 4004 — это серия LMP, типоразмер 400, длина 4; B — это байпас есть (3,5 бар для серий LMP 210 и 400); A: уплотнения NBR; G1: присоединение G 1 1/2″; A10 — микроволокно 10 мкм (по ISO 16889 — 10 µm(c)); N: элемент серии N, перепад разрушения 20 бар; P01: стандартное исполнение MP Filtri.

Какой расход выдержит «Фильтр линейный LMP 4004BAG1A10NP01»

Для длины 4 и материала A10 таблица LMP 400 показывает 535 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Возьмём насос 100 см³ и 1450 об/мин: 100 × 1450 : 1000 = 145 л/мин. До лимита в 535 л/мин остаётся 390 л/мин запаса.

Если на фильтр работают 3 таких насоса, суммарный поток — 3 × 145 = 435 л/мин; сравните его с 535 л/мин.

Коэффициент Y для CU400 (микроволокно 10 мкм, длина 4) — 0,71. Тогда на подаче 145 л/мин перепад элемента равен 0,71 : 1000 × 145 = 0,10 бар (30 мм²/с). Для вязкости 46 мм²/с умножаем на 46 : 30: 0,10 × 46 : 30 = 0,16 бар.

Допустимый суммарный перепад у чистого сливного фильтра — от 0,4 до 0,6 бар (лист подбора). При расходе таблицы 535 л/мин элемент забирает 0,38 бар (0,71 : 1000 × 535), на корпус остаётся 0,32 бар из 0,7.

Увеличение длины до 5 подняло бы расход по таблице до 610 л/мин. В таблице для длины 4 материал A25 — 637 л/мин, материал A06 — 400 л/мин.

Расходные детали для LMP 400: элемент, уплотнения, индикатор

Заказывайте элемент CU4004A10ANP01: серия CU400, длина 4, материал A10. Точной карточки такого элемента на сайте нет, подборка серии: Фильтроэлементы MP Filtri CU.

Микроволокно даёт тонкую фильтрацию, перепад разрушения элемента — 20 бар; именно оно ставится при требовании к чистоте масла.

Соседние исполнения LMP 400 и взаимозаменяемость

Ближайшие к «Фильтр линейный LMP 4004BAG1A10NP01» варианты ряда: LMP 4002BAG1WA025NP01: длина 2, материал WA025 (влагопоглощающее микроволокно 25 мкм). Позиция LMP 4003BAG1A25NP01 отличается так: длина 3, материал A25 (микроволокно 25 мкм). LMP 4004BAG1A25NP01: материал A25 (микроволокно 25 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Весь ряд — на странице Фильтры линейные MP Filtri, а общий раздел каталога — Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 4004BAG1A10NP01»

Предел LMP 400 — 60 бар: выше этого значения линейный фильтр LMP не применяют. Табличные 535 л/мин — для масла 30 мм²/с; при пуске на холоде перепад вырастет пропорционально вязкости, так что без запаса обойтись нельзя.

Монтаж и обслуживание LMP 400

Корпус длины 4 весит 8,80 кг, объём 6,50 дм³. LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока.
