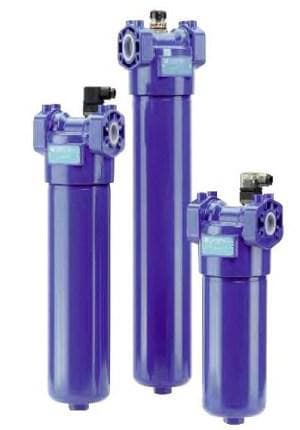

Фильтр линейный LMP 2101BAF1A10NP01

Фильтр линейный LMP 2101BAF1A10NP01: линейный фильтр низкого и среднего давления серии LMP. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 60 бар. Главные параметры: присоединение фланец 1″ SAE 3000 psi/M; предельное давление — 60 бар; максимальный расход 190 л/мин (суммарный перепад 0,7 бар).

Для чего LMP 210 врезают в линию

Для линейного фильтра масло идёт по линии насквозь: перепад на элементе напрямую уменьшает давление в нижестоящих участках. Линейные фильтры LMP работают там, где давление невысокое: смазка, трансмиссии, автономная очистка бака, контуры СОЖ.

Если смотреть на позицию «Фильтр линейный LMP 2101BAF1A10NP01»: давление серии 60 бар, длина корпуса 1, типоразмер 210; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 2101BAF1A10NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 2101BAF1A10NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Как читается код LMP 2101BAF1A10NP01

По частям «Фильтр линейный LMP 2101BAF1A10NP01» раскладывается так: LMP 2101 — это серия LMP, типоразмер 210, длина 1; B: байпас есть (3,5 бар для серий LMP 210 и 400); A — это уплотнения NBR; F1 — это присоединение фланец 1″ SAE 3000 psi/M; «A10»: микроволокно 10 мкм (по ISO 16889 — 10 µm(c)); N — это элемент серии N, перепад разрушения 20 бар; «P01»: стандартное исполнение MP Filtri.

Проверка LMP 210 арифметикой

Для длины 1 и материала A10 таблица LMP 210 показывает 190 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Проверим на примере: насос 100 см³ при 1500 об/мин даёт 100 × 1500 : 1000 = 150 л/мин. Это укладывается в 190 л/мин с запасом 40 л/мин (190 − 150).

Коэффициент Y для CU210 (микроволокно 10 мкм, длина 1) — 2,00. Тогда на подаче 150 л/мин перепад элемента равен 2,00 : 1000 × 150 = 0,30 бар (30 мм²/с). На масле 46 мм²/с (как в примере листа) перепад элемента вырастет до 0,30 × 46 : 30 = 0,46 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. На табличном расходе 190 л/мин элемент даёт 2,00 : 1000 × 190 = 0,38 бар, остальные 0,32 бар из 0,7 приходятся на корпус.

Увеличение длины до 2 подняло бы расход по таблице до 220 л/мин. В таблице для длины 1 материал A03 — 106 л/мин, материал A06 — 130 л/мин.

Расходные детали для LMP 210: элемент, уплотнения, индикатор

Сменный элемент для LMP 210 — серии CU210; для вашей позиции код CU2101A10ANP01. Карточка этого элемента: Фильтрующий элемент CU2101A10ANP01.

Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 20 бар.

Аналоги и замена для LMP 210

Из соседних с «Фильтр линейный LMP 2101BAF1A10NP01» позиций стоит посмотреть: MPS100RG1A: записана в каталоге нестандартным кодом, расшифровку подтверждаем по заявке. Позиция LMP 2101BAG1A06NP01 отличается так: материал A06 (микроволокно 6 мкм), присоединение G1. Позиция LMP 2101BAG1A10NP01 отличается так: присоединение G1. Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Весь ряд — на странице Фильтры линейные MP Filtri, а общий раздел каталога — Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 2101BAF1A10NP01»

LMP рассчитан на низкое и среднее давление, до 60 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. Тонкие материалы A03–A10 дают малый табличный расход: у A10 он 190 л/мин, и при росте подачи придётся брать длину больше.

Монтаж и обслуживание LMP 210

Корпус длины 1 весит 3,10 кг, объём 1,60 дм³. Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё.
