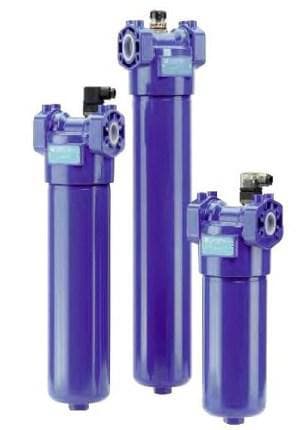

Фильтр линейный LMP 4004BAG1A25NP01

Позиция Фильтр линейный LMP 4004BAG1A25NP01 — линейный фильтр низкого и среднего давления серии LMP. Серия рассчитана на давление до 60 бар; перепад на элементе серии N допускается до 20 бар. Что важно сразу: элемент A25, 25 мкм; расход до 637 л/мин при Δp 0,7 бар; предельное давление — 60 бар.

Для чего LMP 400 врезают в линию

LMP врезают в линию, поэтому для него важен не только расход, но и положение подключений: вход и выход определяются кодом присоединения. Линейные фильтры LMP работают там, где давление невысокое: смазка, трансмиссии, автономная очистка бака, контуры СОЖ.

Если смотреть на позицию «Фильтр линейный LMP 4004BAG1A25NP01»: давление серии 60 бар, длина корпуса 4, типоразмер 400; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 4004BAG1A25NP01

В таблице — данные карточки и листа серии для «Фильтр линейный LMP 4004BAG1A25NP01»; всё, чего в листе нет, оставлено без значения.

Расшифровка обозначения LMP 4004BAG1A25NP01

По частям «Фильтр линейный LMP 4004BAG1A25NP01» раскладывается так: LMP 4004 — это серия LMP, типоразмер 400, длина 4; «B»: байпас есть (3,5 бар для серий LMP 210 и 400); A — это уплотнения NBR; G1 — присоединение G 1 1/2″; A25 — микроволокно 25 мкм (по ISO 16889 — 21 µm(c)); N: элемент серии N, перепад разрушения 20 бар; P01 — это стандартное исполнение MP Filtri.

Проверка LMP 400 арифметикой

Для длины 4 и материала A25 таблица LMP 400 показывает 637 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Пример подбора: объём насоса 63 см³, частота 1500 об/мин, подача 94,5 л/мин (считаем 63 × 1500 : 1000). Это укладывается в 637 л/мин с запасом 542,5 л/мин (637 − 94,5).

При 4 одинаковых насосах поток возрастает до 378 л/мин (4 × 94,5); для такой нагрузки смотрите длину больше.

Коэффициент Y для CU400 (микроволокно 25 мкм, длина 4) — 0,40. Тогда на подаче 94,5 л/мин перепад элемента равен 0,40 : 1000 × 94,5 = 0,038 бар (30 мм²/с). На масле 46 мм²/с (как в примере листа) перепад элемента вырастет до 0,038 × 46 : 30 = 0,058 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. При расходе таблицы 637 л/мин элемент забирает 0,25 бар (0,40 : 1000 × 637), на корпус остаётся 0,45 бар из 0,7.

Следующая длина (5) того же ряда и материала пропускает 717 л/мин. В таблице для длины 4 материал P10 — 660 л/мин, материал A16 — 564 л/мин.

Расходные детали для LMP 400: элемент, уплотнения, индикатор

Заказывайте элемент CU4004A25ANP01: серия CU400, длина 4, материал A25. Элементы серии CU400 собраны в разделе: Фильтроэлементы MP Filtri CU.

Неорганическое микроволокно — материал для тонкой фильтрации, перепад разрушения элемента — 20 бар.

Чем заменить «Фильтр линейный LMP 4004BAG1A25NP01»: соседние варианты

Рядом с «Фильтр линейный LMP 4004BAG1A25NP01» в каталоге: Позиция LMP 9001BAF1A06NP01 отличается так: типоразмер 900, длина 1, материал A06 (микроволокно 6 мкм). LMP 4004BAG1A10NP01: материал A10 (микроволокно 10 мкм). LMP 4003BAG1A25NP01 — длина 3. Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Другие позиции этого ряда: Фильтры линейные MP Filtri; общий раздел: Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 4004BAG1A25NP01»

LMP рассчитан на низкое и среднее давление, до 60 бар; для линий высокого давления нужны напорные фильтры других серий, а не LMP. Элемент другого типоразмера или длины в этот корпус не встанет, а несовпадение байпаса изменит порог срабатывания.

Монтаж и обслуживание LMP 400

Масса фильтра длины 4 — 8,80 кг, объём 6,50 дм³. Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё.
