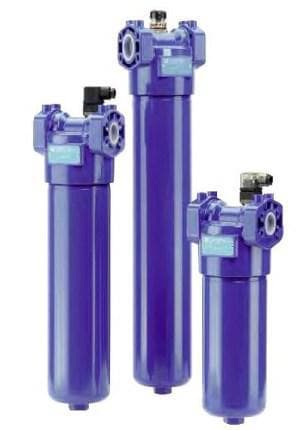

Фильтр линейный LMP 2101BAG1A06NP01

Фильтр линейный LMP 2101BAG1A06NP01 — фильтр LMP типоразмера 210, который врезают в линию низкого или среднего давления. Главные параметры: длина корпуса 1; фильтрация 6 мкм (код A06); байпас на 3,5 бар. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 60 бар.

Что делает LMP 210 в гидросистеме

Линейный фильтр стоит прямо в трубопроводе: масло проходит через элемент и идёт дальше по линии, а не сливается в бак. Для линий низкого и среднего давления корпус рассчитан так, чтобы выдерживать до 60 бар, а элемент серии N — перепад 20 бар.

Если смотреть на позицию «Фильтр линейный LMP 2101BAG1A06NP01»: давление серии 60 бар, длина корпуса 1, типоразмер 210; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 2101BAG1A06NP01

Сверяйте таблицу с вашим заказом: для «Фильтр линейный LMP 2101BAG1A06NP01» здесь собраны серия, длина, давление, байпас и присоединение.

Обозначение LMP 2101BAG1A06NP01 по частям

По частям «Фильтр линейный LMP 2101BAG1A06NP01» раскладывается так: LMP 2101: серия LMP, типоразмер 210, длина 1; B — это байпас есть (3,5 бар для серий LMP 210 и 400); «A»: уплотнения NBR; «G1» не расшифровываем: подтвердим при заказе; «A06»: микроволокно 6 мкм (по ISO 16889 — 7 µm(c)); N: элемент серии N, перепад разрушения 20 бар; «P01»: стандартное исполнение MP Filtri.

Для «G1» в прочитанных листах расшифровки нет — уточним при заказе, чтобы не гадать с комплектацией.

Пример расчёта: насос и LMP 210

Для длины 1 и материала A06 таблица LMP 210 показывает 130 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Допустим, на линии работает насос 63 см³ при 1500 об/мин, это 94,5 л/мин по формуле 63 × 1500 : 1000. Это укладывается в 130 л/мин с запасом 35,5 л/мин (130 − 94,5).

Коэффициент Y для CU210 (микроволокно 6 мкм, длина 1) — 4,80. Тогда на подаче 94,5 л/мин перепад элемента равен 4,80 : 1000 × 94,5 = 0,45 бар (30 мм²/с). Для вязкости 46 мм²/с умножаем на 46 : 30: 0,45 × 46 : 30 = 0,70 бар.

Допустимый суммарный перепад у чистого сливного фильтра — от 0,4 до 0,6 бар (лист подбора). При расходе таблицы 130 л/мин элемент забирает 0,62 бар (4,80 : 1000 × 130), на корпус остаётся 0,076 бар из 0,7.

Если нужен больший запас по расходу, длина 2 при том же материале даёт 175 л/мин по таблице. В таблице для длины 1 материал сетка — 286 л/мин, материал A10 — 190 л/мин.

Расходные детали для LMP 210: элемент, уплотнения, индикатор

Заказывайте элемент CU2101A06ANP01: серия CU210, длина 1, материал A06. Элементы серии CU210 собраны в разделе: Фильтроэлементы MP Filtri CU.

Микроволокно даёт тонкую фильтрацию, перепад разрушения элемента — 20 бар; именно оно ставится при требовании к чистоте масла.

Соседние исполнения LMP 210 и взаимозаменяемость

Из соседних с «Фильтр линейный LMP 2101BAG1A06NP01» позиций стоит посмотреть: Позиция LMP 2103BAF3A10NP01 отличается так: длина 3, материал A10 (микроволокно 10 мкм), присоединение F3. LMP 2101BAG1A10NP01 — материал A10 (микроволокно 10 мкм). LMP 2101BAF1A10NP01: материал A10 (микроволокно 10 мкм), присоединение F1. Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Весь ряд — на странице Фильтры линейные MP Filtri, а общий раздел каталога — Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 2101BAG1A06NP01»

Предел LMP 210 — 60 бар: выше этого значения линейный фильтр LMP не применяют. Для микроволокна расход по таблице скромный (130 л/мин у A06), поэтому насос с большим расходом требует более длинного корпуса или грубее материала.

Монтаж и обслуживание LMP 210

Масса фильтра длины 1 — 3,10 кг, объём 1,60 дм³. LMP крепят через резьбовые отверстия в корпусе, их число и резьба зависят от типоразмера; перед пуском проверьте направление потока.
