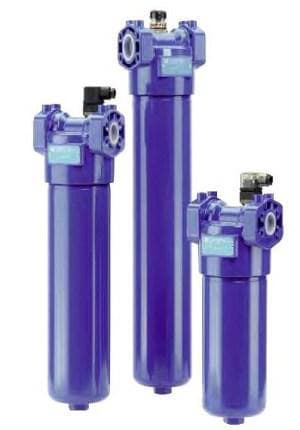

Фильтр линейный LMP 4012BAG1P25NP01

Фильтр линейный LMP 4012BAG1P25NP01 — линейный фильтр низкого и среднего давления серии LMP. Коротко о цифрах: длина 2 по коду; давление серии до 60 бар; элемент P25, 25 мкм. Рабочее давление серии зависит от длины и типоразмера, и для этой позиции лист называет 60 бар.

Для чего LMP 401 врезают в линию

Линейный фильтр стоит прямо в трубопроводе: масло проходит через элемент и идёт дальше по линии, а не сливается в бак. Линейные фильтры LMP работают там, где давление невысокое: смазка, трансмиссии, автономная очистка бака, контуры СОЖ.

Если смотреть на позицию «Фильтр линейный LMP 4012BAG1P25NP01»: давление серии 60 бар, длина корпуса 2, типоразмер 401; остальное — в таблице ниже.

Характеристики: Фильтр линейный LMP 4012BAG1P25NP01

Ниже — таблица характеристик для «Фильтр линейный LMP 4012BAG1P25NP01». Цифры взяты из карточки и листа серии, расчётные значения вынесены в следующие разделы.

Обозначение LMP 4012BAG1P25NP01 по частям

По частям «Фильтр линейный LMP 4012BAG1P25NP01» раскладывается так: LMP 4012 — серия LMP, типоразмер 401, длина 2; B — это байпас есть (3,5 бар для серий LMP 210 и 400); A — это уплотнения NBR; G1 — это присоединение G 1 1/2″; P25 — это бумага с пропиткой 25 мкм; N — это элемент серии N, перепад разрушения 20 бар; P01 — это стандартное исполнение MP Filtri.

Проверка LMP 401 арифметикой

Для длины 2 и материала P25 таблица LMP 401 показывает 556 л/мин при Δp 0,7 бар; эталонное масло — 30 мм²/с.

Пример подбора: объём насоса 100 см³, частота 1500 об/мин, подача 150 л/мин (считаем 100 × 1500 : 1000). Это укладывается в 556 л/мин с запасом 406 л/мин (556 − 150).

При 3 одинаковых насосах поток возрастает до 450 л/мин (3 × 150); для такой нагрузки смотрите длину больше.

Перепад на самом элементе считаем по коэффициенту Y из листа подбора: Δpe = Y : 1000 × Q × (V2 : V1). Для CU4002P25ANP01 Y = 0,64; при подаче 150 л/мин и масле 30 мм²/с получаем 0,64 : 1000 × 150 = 0,096 бар. Если масло гуще, перепад растёт пропорционально вязкости: при 46 мм²/с получится 0,096 × 46 : 30 = 0,15 бар.

Ориентир листа для нового сливного фильтра — суммарный перепад 0,4–0,6 бар. На табличном расходе 556 л/мин элемент даёт 0,64 : 1000 × 556 = 0,36 бар, остальные 0,34 бар из 0,7 приходятся на корпус.

Увеличение длины до 3 подняло бы расход по таблице до 660 л/мин. В таблице для длины 2 материал сетка — 720 л/мин, материал A25 — 515 л/мин.

Расходные детали для LMP 401: элемент, уплотнения, индикатор

Сменный элемент для LMP 401 — серии CU400; для вашей позиции код CU4002P25ANP01. Карточка этого элемента: Фильтрующий элемент CU4002P25ANP01.

Бумага с пропиткой смолой имеет номинальную тонкость 10 или 25 мкм; перепад элемента серии N — 20 бар.

Соседние исполнения LMP 401 и взаимозаменяемость

Рядом с «Фильтр линейный LMP 4012BAG1P25NP01» в каталоге: LMP 9001BAF1A06NP01 — типоразмер 900, длина 1, материал A06 (микроволокно 6 мкм). Позиция LMP 9001SAF1A10NP01 отличается так: типоразмер 900, длина 1, материал A10 (микроволокно 10 мкм). LMP 4004BAG1A10NP01: типоразмер 400, длина 4, материал A10 (микроволокно 10 мкм). Замену другого производителя подбирают по тем же четырём параметрам: давление, расход, тонкость, присоединение. Вернуться к подборке можно в разделе Фильтры линейные MP Filtri; более широкий раздел — Гидравлические элементы MP Filtri.

Ограничения «Фильтр линейный LMP 4012BAG1P25NP01»

Предел LMP 401 — 60 бар: выше этого значения линейный фильтр LMP не применяют. Не меняйте элемент на другой серии: код элемента должен совпасть по длине, материалу и байпасу, иначе нарушится посадка и работа клапана.

Монтаж и обслуживание LMP 401

Корпус длины 2 весит 7,20 кг, объём 3,50 дм³. Линейный фильтр подключают с учётом направления потока и фиксируют крепёжными отверстиями; если в корпусе есть дренажная пробка, масло из стакана сливают через неё.
