Гидрораспределитель РГС-10/3СЕ

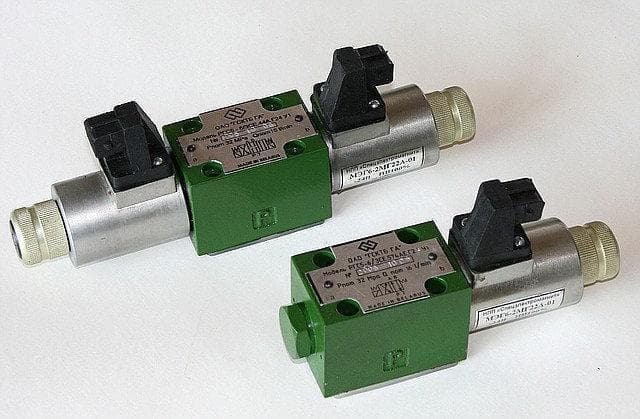

Гидрораспределитель РГС-10/3СЕ — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 10, номинальное давление 32 МПа, номинальный расход 32 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.

Что представляет собой «Гидрораспределитель РГС-10/3СЕ»

Монтаж — стыковой. Вид управления — электромагнитное.

Характеристики: Гидрораспределитель РГС-10/3СЕ

Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.

Расчёты по числам «Гидрораспределитель РГС-10/3СЕ»

Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 32 л/мин ÷ 60 ≈ 17,1 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 32 л/мин выдвигается со скоростью 32 ÷ (6 × 31,17) ≈ 0,17 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РГС-10/3СЕ»

Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме.

Сравнение «Гидрораспределитель РГС-10/3СЕ» с соседними

Соседние позиции раздела: Гидрораспределитель РГС-10/2СЕ (Ду 10, 20 л/мин); Гидрораспределитель РГС5-6/3СЕ (Ду 6, 16 л/мин); Гидрораспределитель РГС4-6/3СЕ (Ду 6, 32 л/мин). При необходимости большего расхода смотрите распределители непрямого действия Гидрораспределитель РПГ-10/3С и Гидрораспределитель РПГ-16/3С.

Чего не делать с «Гидрораспределитель РГС-10/3СЕ»

Для «РГС-10/3СЕ» совпадать должны проход, давление, расход и схема распределения, а также вид управления.

Монтаж и обслуживание «Гидрораспределитель РГС-10/3СЕ»

Стыковой монтаж: аппарат крепится на плиту винтами, а уплотнения устанавливают в канавки на стыковой плоскости; поверхность плиты должна быть чистой и ровной. Напряжение катушки задаётся в обозначении; проверьте его на шильдике до подключения. Любые работы начинаются с остановки насоса и снятия давления в линиях. Ресурс и сроки замены уплотнений в листах не названы, их задаёт регламент машины.
