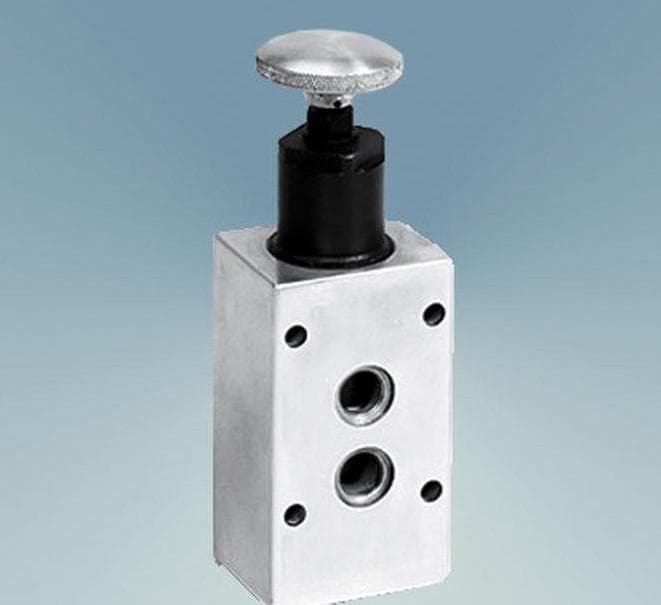

Гидрораспределитель РПГП-10/3С

Гидрораспределитель РПГП-10/3С — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РПГП». По листу изготовителя: условный проход Ду 10, номинальное давление 32 МПа, максимальный расход 85 л/мин. Назначение — электрическое и гидравлическое управление пуском, остановом, направлением и скоростью движения исполнительных органов.

Что представляет собой «Гидрораспределитель РПГП-10/3С»

Монтаж — стыковой. Вид управления — электрическое и гидравлическое пропорциональное.

Характеристики: Гидрораспределитель РПГП-10/3С

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расчёты по числам «Гидрораспределитель РПГП-10/3С»

Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 85 л/мин ÷ 60 ≈ 45,3 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 85 л/мин выдвигается со скоростью 85 ÷ (6 × 31,17) ≈ 0,45 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РПГП-10/3С»

Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут.

Сравнение «Гидрораспределитель РПГП-10/3С» с соседними

Соседние позиции раздела: Гидрораспределитель РПГП-16/3С (Ду 16, до 250 л/мин); Гидрораспределитель РПГП-20/3С (Ду 20, до 420 л/мин); Гидрораспределитель РПГП-32/3С (Ду 32, до 1200 л/мин). Семейство Гидрораспределители РПГП входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РПГП-10/3С»

Для «РПГП-10/3С» совпадать должны проход, давление, расход и схема распределения, а также вид управления.

Установка и эксплуатация: Гидрораспределитель РПГП-10/3С

Стыковой монтаж: аппарат крепится на плиту винтами, а уплотнения устанавливают в канавки на стыковой плоскости; поверхность плиты должна быть чистой и ровной. Перед снятием аппарата сбросьте давление и остановите насос; под давлением распределитель не демонтируют.
