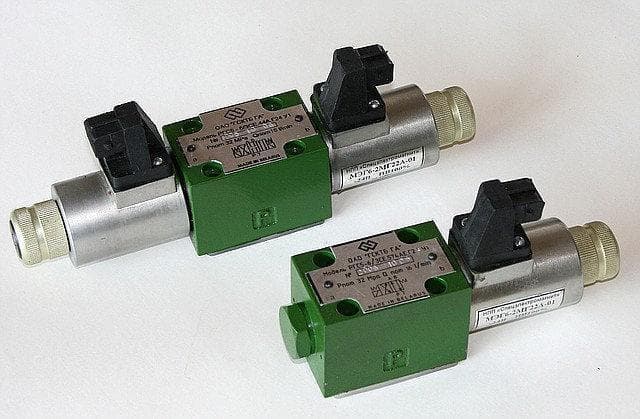

Гидрораспределитель РГС3-6/3СЕ
- Тип
- гидрораспределитель стыкового монтажа
- Условный проход
- Ду 6
- Рабочее давление
- 32 МПа
- Монтаж
- стыковой, ГОСТ 26890
- Управление
- электрическое (электромагнитное)
Гидрораспределитель РГС3-6/3СЕ — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 6, номинальное давление 32 МПа, номинальный расход 16 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.
Что представляет собой «Гидрораспределитель РГС3-6/3СЕ»
Монтаж — стыковой, ГОСТ 26890. Вид управления — электромагнитное. Расход этих аппаратов ограничен усилием электромагнита или рукоятки; при больших расходах в каталоге переходят на распределители непрямого действия РПГ и РПГП.
Характеристики: Гидрораспределитель РГС3-6/3СЕ
| Параметр | Данные |
|---|---|
| Ду, мм | Ду 6 |
| Максимальное давление на сливе | 6 МПа |
| Внутренние утечки по линии, не более | 175 / 100 / 40 см³/мин |
| Время срабатывания | 0,04 с |
| Давление на входе: номинальное; максимальное | 32; 32 МПа |
| Число срабатываний в час: постоянный ток; переменный ток | 15000; 7200 |
| Управление | электрическое (электромагнитное) |
| Для схем 54, 64, 64А: номинальный; максимальный | 12,5; 20 л/мин |
| Расход: номинальный; максимальный | 16; 32 л/мин |
Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.
Расчёты по числам «Гидрораспределитель РГС3-6/3СЕ»
Допустимый максимум расхода больше номинального в 32 ÷ 16 ≈ 2 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 16 л/мин ÷ 60 ≈ 8,5 кВт. Давление 32 МПа — это 32 × 10 = 320 бар. Наибольшая внутренняя утечка по листу 175 см³/мин — это 175 ÷ 1000 ÷ 16 × 100 ≈ 1,1 % от номинального расхода.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 16 л/мин выдвигается со скоростью 16 ÷ (6 × 31,17) ≈ 86 мм/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Общие сведения о распределителях и «Гидрораспределитель РГС3-6/3СЕ»
Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов.
Сравнение «Гидрораспределитель РГС3-6/3СЕ» с соседними
Рядом в разделе: Гидрораспределитель РГС4-10/3СЕ (Ду 10, 60 л/мин); Гидрораспределитель РГС4-10/3СММ (Ду 10, 25 л/мин); Гидрораспределитель РГС4-6/3СЕ (Ду 6, 32 л/мин). Семейство Гидрораспределители РГС входит в Гидрораспределители ГСКТБ ГА.
Подбор и ограничения для «Гидрораспределитель РГС3-6/3СЕ»
Для «РГС3-6/3СЕ» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Схемы сравнивают по таблице листа: у двух аппаратов одного Ду каналы в нейтрали могут стоять по-разному.
