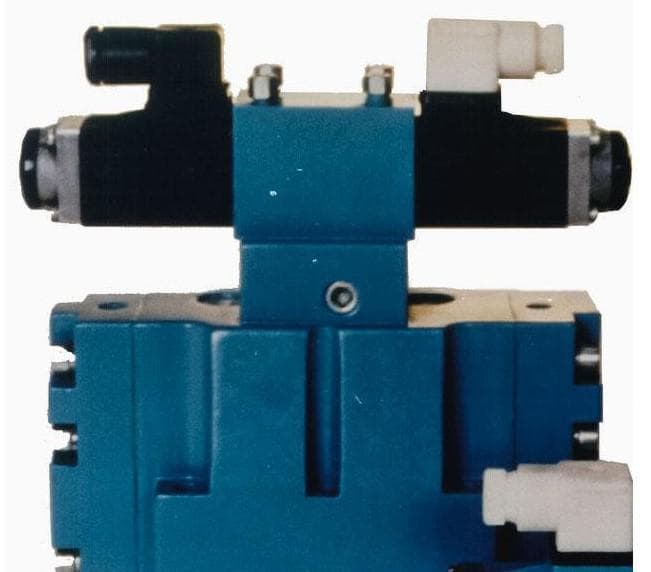

Гидрораспределитель РПГ-16/3С

Позиция Гидрораспределитель РПГ-16/3С принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РПГ». По листу изготовителя: условный проход Ду 16, номинальное давление 32 МПа, номинальный расход 160 л/мин. Назначение — управление пуском, остановом и направлением движения потока рабочей жидкости.

Что представляет собой «Гидрораспределитель РПГ-16/3С»

Монтаж — стыковой.

Характеристики: Гидрораспределитель РПГ-16/3С

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расчёты по числам «Гидрораспределитель РПГ-16/3С»

Допустимый максимум расхода больше номинального в 300 ÷ 160 ≈ 1,88 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 160 л/мин ÷ 60 ≈ 85,3 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 160 л/мин выдвигается со скоростью 160 ÷ (6 × 31,17) ≈ 0,86 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РПГ-16/3С»

Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки.

«Гидрораспределитель РПГ-16/3С» и соседние позиции

Рядом в разделе: Гидрораспределитель РПГ-10/3С (Ду 10, 80 л/мин); Гидрораспределитель РПГ-20/3С (Ду 20, 320 л/мин); Гидрораспределитель РПГ-16/2С (Ду 16, 80 л/мин).

Подбор и ограничения для «Гидрораспределитель РПГ-16/3С»

Для «РПГ-16/3С» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Лист задаёт два значения расхода — номинальный 160 л/мин и максимальный 300 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Заменять распределитель другим того же Ду без проверки схемы нельзя: одинаковый проход ещё не означает одинаковое положение каналов в нейтрали.
