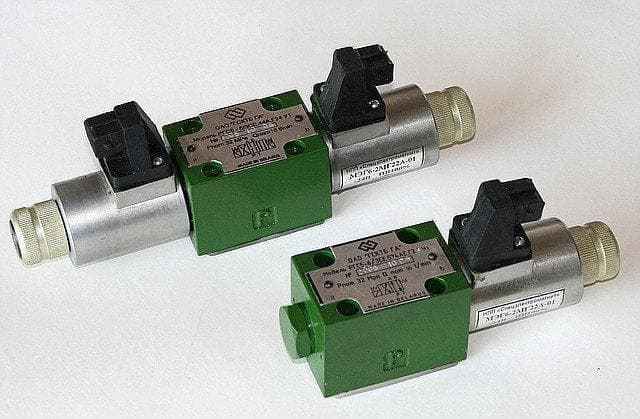

Гидрораспределитель РГС-10/2СЕ

Позиция Гидрораспределитель РГС-10/2СЕ принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 10, номинальное давление 20 МПа, номинальный расход 20 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.

Устройство и назначение: Гидрораспределитель РГС-10/2СЕ

Монтаж — стыковой. Вид управления — электромагнитное. Расход этих аппаратов ограничен усилием электромагнита или рукоятки; при больших расходах в каталоге переходят на распределители непрямого действия РПГ и РПГП.

Характеристики: Гидрораспределитель РГС-10/2СЕ

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РГС-10/2СЕ

Гидравлическая мощность потока на номинальных параметрах: 20 МПа × 20 л/мин ÷ 60 ≈ 6,7 кВт. Давление 20 МПа — это 20 × 10 = 200 бар. Наибольшая внутренняя утечка по листу 500 см³/мин — это 500 ÷ 1000 ÷ 20 × 100 ≈ 2,5 % от номинального расхода.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 20 л/мин выдвигается со скоростью 20 ÷ (6 × 31,17) ≈ 0,11 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РГС-10/2СЕ»

Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений.

«Гидрораспределитель РГС-10/2СЕ» и соседние позиции

Соседние позиции раздела: Гидрораспределитель РГС-10/3СЕ (Ду 10, 32 л/мин); Гидрораспределитель РГС5-6/3СЕ (Ду 6, 16 л/мин); Гидрораспределитель РГС4-6/3СЕ (Ду 6, 32 л/мин).

Чего не делать с «Гидрораспределитель РГС-10/2СЕ»

Для «РГС-10/2СЕ» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Таблица схем в листе нужна для сравнения: при одном Ду нейтраль может быть разной.
