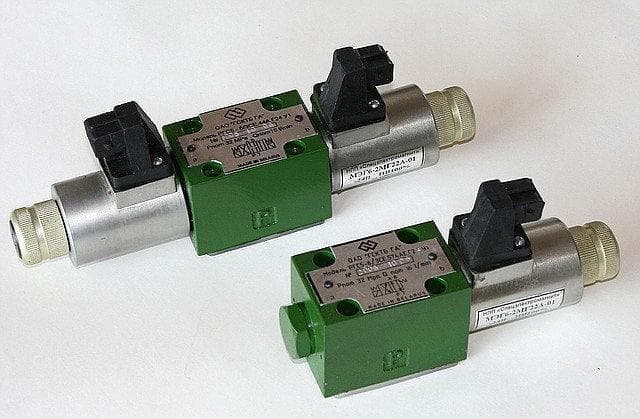

Гидрораспределитель РГС4-6/3СММ

Гидрораспределитель РГС4-6/3СММ — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 6, номинальное давление 32 МПа, номинальный расход 32 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.

Что представляет собой «Гидрораспределитель РГС4-6/3СММ»

Монтаж — стыковой, ГОСТ 26890. Вид управления — ручное. Расход этих аппаратов ограничен усилием электромагнита или рукоятки; при больших расходах в каталоге переходят на распределители непрямого действия РПГ и РПГП.

Характеристики: Гидрораспределитель РГС4-6/3СММ

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РГС4-6/3СММ

Допустимый максимум расхода больше номинального в 60 ÷ 32 ≈ 1,88 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 32 л/мин ÷ 60 ≈ 17,1 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 32 л/мин выдвигается со скоростью 32 ÷ (6 × 31,17) ≈ 0,17 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РГС4-6/3СММ»

Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость.

«Гидрораспределитель РГС4-6/3СММ» и соседние позиции

Соседние позиции раздела: Гидрораспределитель РГС4-10/3СММ (Ду 10, 25 л/мин); Гидрораспределитель РГС3-6/3СЕ (Ду 6, 16 л/мин); Гидрораспределитель РГС4-10/3СЕ (Ду 10, 60 л/мин).

Чего не делать с «Гидрораспределитель РГС4-6/3СММ»

Подбирая «РГС4-6/3СММ», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Лист задаёт два значения расхода — номинальный 32 л/мин и максимальный 60 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Прежде чем заменять распределитель на аппарат того же Ду, сверьте схемы: нейтраль может отличаться.
