Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1
- Тип
- Гидрооборудование

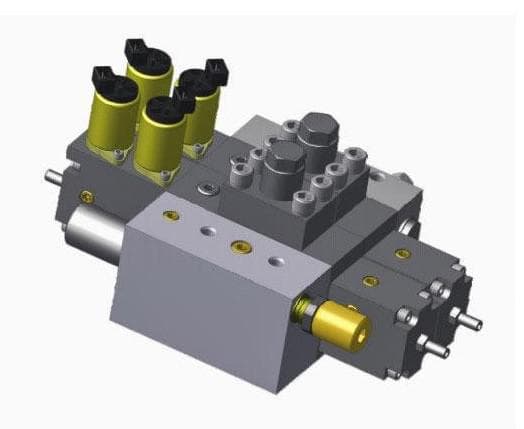

Позиция Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1 принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РСЭА». По листу изготовителя: условный проход Ду 10, номинальное давление 15 МПа, номинальный расход 50 л/мин. Назначение — секционное управление несколькими исполнительными органами с функцией адаптации к нагрузке.
Что представляет собой «Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1»
Секционные распределители собираются из рабочих, клапанной, переливной и замыкающей секций; управление — электрическое, гидравлическое или ручное, пропорциональное или дискретное, с функцией адаптации к нагрузке.
Характеристики: Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1
| Показатель | Величина |
|---|---|
| Условный проход | Ду 10 |
| Расход: номинальный; максимальный | 50; 100 л/мин |
| Давление на входе: номинальное; максимальное | 15; 20 МПа |
| Максимальное давление на сливе | 3 МПа |
| Секции | клапанная, две рабочие, замыкающая |
Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.
Расход, скорость и мощность: Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1
Допустимый максимум расхода больше номинального в 100 ÷ 50 ≈ 2 раза. Гидравлическая мощность потока на номинальных параметрах: 15 МПа × 50 л/мин ÷ 60 ≈ 12,5 кВт. Давление 15 МПа — это 15 × 10 = 150 бар.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 50 л/мин выдвигается со скоростью 50 ÷ (6 × 31,17) ≈ 0,27 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Общие сведения о распределителях и «Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1»
В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя.
«Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1» и соседние позиции
Соседние позиции раздела: Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1 (Ду 10, 10 л/мин). Семейство Гидрораспределители РСЭА входит в Гидрораспределители ГСКТБ ГА.
Чего не делать с «Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1»
Для «РСЭА-10/3.12.11А4040.11А4040.1» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Лист задаёт два значения расхода — номинальный 50 л/мин и максимальный 100 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев.
