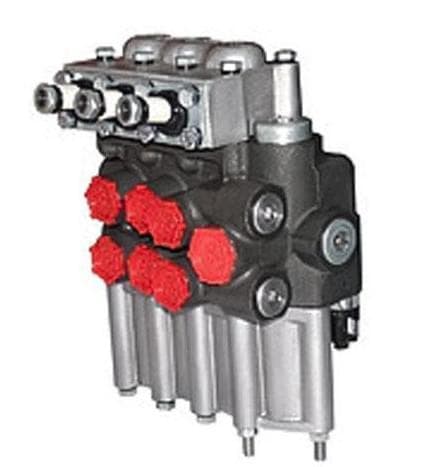

Гидрораспределитель РГМ-6/3СММ

Позиция Гидрораспределитель РГМ-6/3СММ принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РГМ». По листу изготовителя: условный проход Ду 6, номинальное давление 32 МПа, номинальный расход 32 л/мин. Назначение — ручное управление направлением потока рабочей жидкости исполнительных органов гидропривода.

Устройство и назначение: Гидрораспределитель РГМ-6/3СММ

Монтаж — стыковой. Вид управления — ручное. Расход этих аппаратов ограничен усилием электромагнита или рукоятки; при больших расходах в каталоге переходят на распределители непрямого действия РПГ и РПГП.

Характеристики: Гидрораспределитель РГМ-6/3СММ

Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.

Расчёты по числам «Гидрораспределитель РГМ-6/3СММ»

Допустимый максимум расхода больше номинального в 35 ÷ 32 ≈ 1,09 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 32 л/мин ÷ 60 ≈ 17,1 кВт.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 32 л/мин выдвигается со скоростью 32 ÷ (6 × 31,17) ≈ 0,17 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РГМ-6/3СММ»

Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя.

Сравнение «Гидрораспределитель РГМ-6/3СММ» с соседними

Для сравнения по расходу посмотрите: Гидрораспределитель РГС-10/3СЕ (Ду 10, 32 л/мин); Гидрораспределитель РГС4-6/3СЕ (Ду 6, 32 л/мин); Гидрораспределитель РГС4-6/3СММ (Ду 6, 32 л/мин). Семейство Гидрораспределители РГМ входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РГМ-6/3СММ»

Подбирая «РГМ-6/3СММ», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Лист задаёт два значения расхода — номинальный 32 л/мин и максимальный 35 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Подставлять распределитель того же Ду без проверки схемы нельзя: положение каналов в нейтрали у них может быть разным.
