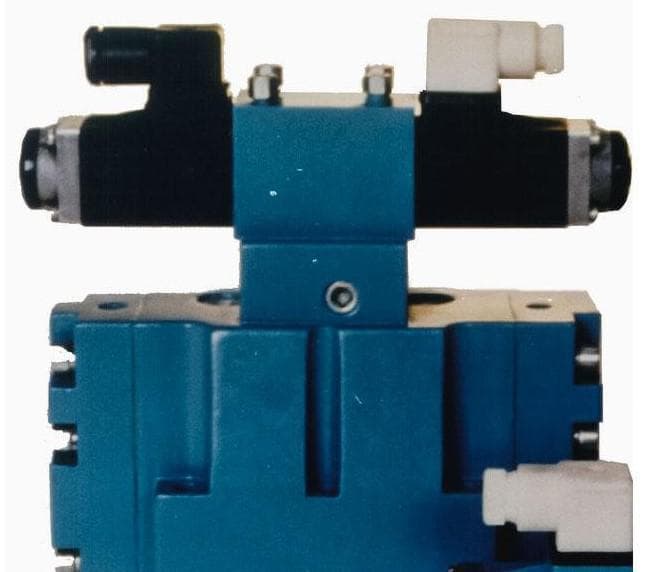

Гидрораспределитель РПГ-10/3С

Позиция Гидрораспределитель РПГ-10/3С принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РПГ». По листу изготовителя: условный проход Ду 10, номинальное давление 32 МПа, номинальный расход 80 л/мин. Назначение — управление пуском, остановом и направлением движения потока рабочей жидкости.

Что представляет собой «Гидрораспределитель РПГ-10/3С»

Монтаж — стыковой. Вид управления — электрогидравлическое или гидравлическое.

Характеристики: Гидрораспределитель РПГ-10/3С

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РПГ-10/3С

Допустимый максимум расхода больше номинального в 160 ÷ 80 ≈ 2 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 80 л/мин ÷ 60 ≈ 42,7 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 80 л/мин выдвигается со скоростью 80 ÷ (6 × 31,17) ≈ 0,43 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РПГ-10/3С»

Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода.

«Гидрораспределитель РПГ-10/3С» и соседние позиции

Соседние позиции раздела: Гидрораспределитель РПГ-16/2С (Ду 16, 80 л/мин); Гидрораспределитель РПГ-16/3С (Ду 16, 160 л/мин); Гидрораспределитель РПГ-20/3С (Ду 20, 320 л/мин). Семейство Гидрораспределители РПГ входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РПГ-10/3С»

Подбирая «РПГ-10/3С», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Лист задаёт два значения расхода — номинальный 80 л/мин и максимальный 160 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Давление управления и условия слива управления задаются отдельно от основного потока; при объединении слива с основным давление на сливе ограничено 6 МПа. Таблица схем в листе нужна для сравнения: при одном Ду нейтраль может быть разной.
