Гидрораспределитель РГС4-10/3СЕ
- Тип
- гидрораспределитель стыкового монтажа
- Условный проход
- Ду 10
- Рабочее давление
- 32 МПа
- Монтаж
- стыковой, ГОСТ 26890
- Управление
- электрическое (электромагнитное)

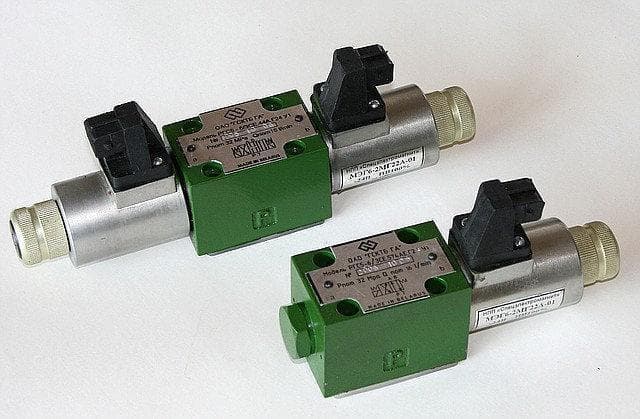

Гидрораспределитель РГС4-10/3СЕ — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 10, номинальное давление 32 МПа, номинальный расход 60 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.
Устройство и назначение: Гидрораспределитель РГС4-10/3СЕ
Монтаж — стыковой, ГОСТ 26890.
Характеристики: Гидрораспределитель РГС4-10/3СЕ
| Параметр | Данные |
|---|---|
| Условный проход | Ду 10 |
| Число срабатываний в час: постоянный ток; переменный ток | 7200; 4600 |
| Давление на сливе: постоянный ток; переменный ток | 16; 21 МПа |
| Масса, кг (один электромагнит; два электромагнита) | 4,5; 6,5 |
| Управление | электрическое (электромагнитное) |
| Габариты, мм, не более | 305 × 70 × 145 |
| Расход: номинальный; максимальный | 60; 90 л/мин |
| Давление на входе: номинальное; максимальное | 32; 35 МПа |
| Внутренние утечки по линии, не более | 250 / 200 см³/мин |
| Расход для остальных схем: номинальный; максимальный | 75; 120 л/мин |
Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.
Расчёты по числам «Гидрораспределитель РГС4-10/3СЕ»
Допустимый максимум расхода больше номинального в 90 ÷ 60 ≈ 1,5 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 60 л/мин ÷ 60 ≈ 32 кВт.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 60 л/мин выдвигается со скоростью 60 ÷ (6 × 31,17) ≈ 0,32 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Общие сведения о распределителях и «Гидрораспределитель РГС4-10/3СЕ»
Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут.
Сравнение «Гидрораспределитель РГС4-10/3СЕ» с соседними
Соседние позиции раздела: Гидрораспределитель РГС4-6/3СЕ (Ду 6, 32 л/мин); Гидрораспределитель РГС3-6/3СЕ (Ду 6, 16 л/мин); Гидрораспределитель РГС5-6/3СЕ (Ду 6, 16 л/мин). Семейство Гидрораспределители РГС входит в Гидрораспределители ГСКТБ ГА.
Чего не делать с «Гидрораспределитель РГС4-10/3СЕ»
Подбирая «РГС4-10/3СЕ», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Сверяйте схемы по таблице листа, потому что аппараты одного Ду различаются положением каналов в нейтрали.
