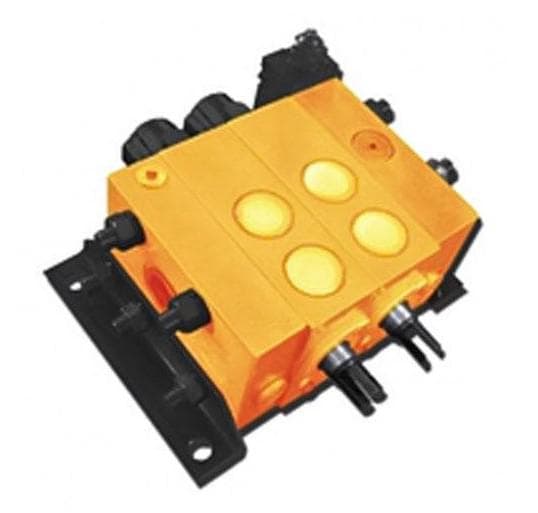

Гидрораспределитель РАМ-6/3.К.6Р.1П.Т

Гидрораспределитель РАМ-6/3.К.6Р.1П.Т — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РАМ». По листу изготовителя: условный проход Ду 6, номинальное давление 32 МПа, номинальный расход 30 л/мин. Назначение — независимое пропорциональное или дискретное управление пуском, остановом, направлением и скоростью движения исполнительных органов.

Что представляет собой «Гидрораспределитель РАМ-6/3.К.6Р.1П.Т»

Секционные распределители собираются из рабочих, клапанной, переливной и замыкающей секций; управление — электрическое, гидравлическое или ручное, пропорциональное или дискретное, с функцией адаптации к нагрузке.

Характеристики: Гидрораспределитель РАМ-6/3.К.6Р.1П.Т

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расчёты по числам «Гидрораспределитель РАМ-6/3.К.6Р.1П.Т»

Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 30 л/мин ÷ 60 ≈ 16 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 30 л/мин выдвигается со скоростью 30 ÷ (6 × 31,17) ≈ 0,16 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РАМ-6/3.К.6Р.1П.Т»

Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме.

«Гидрораспределитель РАМ-6/3.К.6Р.1П.Т» и соседние позиции

Рядом в разделе: Гидрораспределитель РАМ-20/3 (Ду 20, 250 л/мин); Гидрораспределитель РАМ-12/3 (Ду 12, 100 л/мин); Гидрораспределитель РАМ-8/3 (Ду 8, 40 л/мин).

Чего не делать с «Гидрораспределитель РАМ-6/3.К.6Р.1П.Т»

Подбирая «РАМ-6/3.К.6Р.1П.Т», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Прежде чем заменять распределитель на аппарат того же Ду, сверьте схемы: нейтраль может отличаться.
