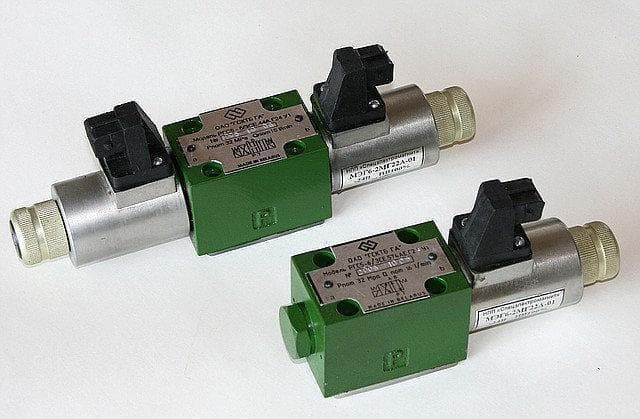

Гидрораспределитель РГС5-6/3СЕ

Гидрораспределитель РГС5-6/3СЕ — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 6, номинальное давление 32 МПа, номинальный расход 16 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.

Что представляет собой «Гидрораспределитель РГС5-6/3СЕ»

Монтаж — стыковой, ГОСТ 26890.

Характеристики: Гидрораспределитель РГС5-6/3СЕ

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расчёты по числам «Гидрораспределитель РГС5-6/3СЕ»

Допустимый максимум расхода больше номинального в 32 ÷ 16 ≈ 2 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 16 л/мин ÷ 60 ≈ 8,5 кВт. Наибольшая внутренняя утечка по листу 175 см³/мин — это 175 ÷ 1000 ÷ 16 × 100 ≈ 1,1 % от номинального расхода. Максимальное число включений 15000 в час с электромагнитами постоянного тока соответствует интервалу 3600 ÷ 15000 ≈ 0,24 с.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 16 л/мин выдвигается со скоростью 16 ÷ (6 × 31,17) ≈ 86 мм/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РГС5-6/3СЕ»

В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя.

Сравнение «Гидрораспределитель РГС5-6/3СЕ» с соседними

Рядом в разделе: Гидрораспределитель РГС4-6/3СЕ (Ду 6, 32 л/мин); Гидрораспределитель РГС-10/3СЕ (Ду 10, 32 л/мин); Гидрораспределитель РГС4-10/3СЕ (Ду 10, 60 л/мин). Семейство Гидрораспределители РГС входит в Гидрораспределители ГСКТБ ГА.

Чего не делать с «Гидрораспределитель РГС5-6/3СЕ»

Подбирая «РГС5-6/3СЕ», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Лист задаёт два значения расхода — номинальный 16 л/мин и максимальный 32 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев.
