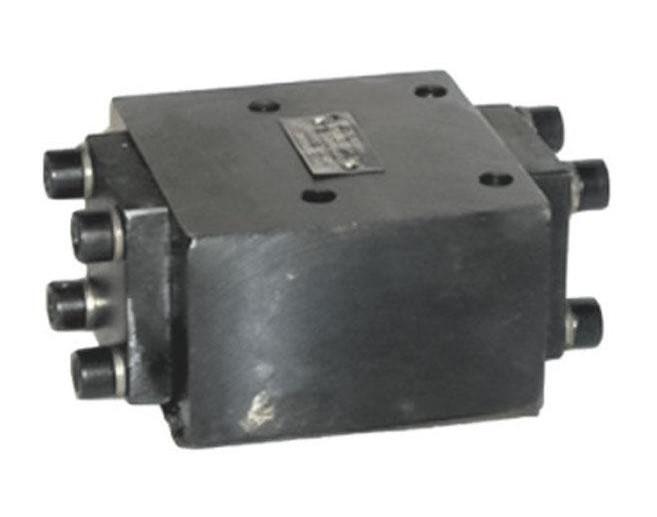

Гидрораспределитель РГ-4

Гидрораспределитель РГ-4 — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РГ». По листу изготовителя: условный проход Ду 4, номинальное давление 32 МПа, номинальный расход 4 л/мин. Назначение — электрическое управление направлением потока рабочей жидкости исполнительных органов гидропривода.

Что представляет собой «Гидрораспределитель РГ-4»

Вид управления — электрическое. Золотник перемещает электромагнит или рукоятка, поэтому ряд рассчитан на небольшие расходы, а для больших в каталоге есть распределители непрямого действия РПГ и РПГП.

Характеристики: Гидрораспределитель РГ-4

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РГ-4

Допустимый максимум расхода больше номинального в 5 ÷ 4 ≈ 1,25 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 4 л/мин ÷ 60 ≈ 2,1 кВт. Давление 32 МПа — это 32 × 10 = 320 бар. Наибольшая внутренняя утечка по листу 500 см³/мин — это 500 ÷ 1000 ÷ 4 × 100 ≈ 12,5 % от номинального расхода. Разница масс исполнений — 1,5 − 1,1 = 0,4 кг: столько добавляет второй электромагнит.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 4 л/мин выдвигается со скоростью 4 ÷ (6 × 31,17) ≈ 21 мм/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РГ-4»

Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели.

Сравнение «Гидрораспределитель РГ-4» с соседними

Рядом в разделе: Гидрораспределитель РГ-6/7.С14.ГЗ.Г24 (Ду 6, 25 л/мин); Гидрораспределитель РГ-6/7.С14.Г24 (Ду 6, 25 л/мин); Гидрораспределитель РГ-8/2СЕ (Ду 8, 8 л/мин). Семейство Гидрораспределители РГ входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РГ-4»

Подбирая «РГ-4», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно.
