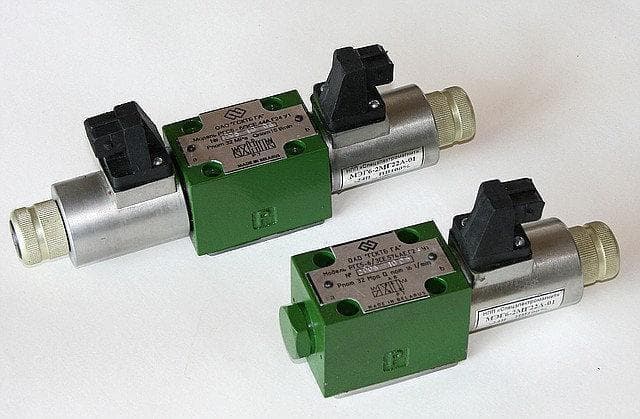

Гидрораспределитель РГС4-6/3СЕ
- Тип
- гидрораспределитель стыкового монтажа
- Условный проход
- Ду 6
- Рабочее давление
- 32 МПа
- Монтаж
- стыковой, ГОСТ 26890
- Управление
- электрическое (электромагнитное)
Позиция Гидрораспределитель РГС4-6/3СЕ принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РГС». По листу изготовителя: условный проход Ду 6, номинальное давление 32 МПа, номинальный расход 32 л/мин. Назначение — электрическое управление пуском, остановом и направлением движения исполнительных органов гидропривода.
Устройство и назначение: Гидрораспределитель РГС4-6/3СЕ
Монтаж — стыковой, ГОСТ 26890. Золотник перемещает электромагнит или рукоятка, поэтому ряд рассчитан на небольшие расходы, а для больших в каталоге есть распределители непрямого действия РПГ и РПГП.
Характеристики: Гидрораспределитель РГС4-6/3СЕ
| Характеристика | Величина |
|---|---|
| Ду, мм | Ду 6 |
| Габариты, мм, не более | 230 × 46 × 95 |
| Расход: номинальный; максимальный | 32; 45 л/мин |
| Число срабатываний в час: постоянный ток; переменный ток | 15000; 7200 |
| Давление на сливе: постоянный ток; переменный ток | 16; 21 МПа |
| Масса, кг (один электромагнит; два электромагнита) | 1,55; 2,05 |
| Внутренние утечки по линии, не более | 200 / 150 см³/мин |
| Давление на входе: номинальное; максимальное | 32; 35 МПа |
| Управление | электрическое (электромагнитное) |
| Расход для остальных схем: номинальный; максимальный | 40; 60 л/мин |
Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.
Расход, скорость и мощность: Гидрораспределитель РГС4-6/3СЕ
Допустимый максимум расхода больше номинального в 45 ÷ 32 ≈ 1,41 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 32 л/мин ÷ 60 ≈ 17,1 кВт. Давление 32 МПа — это 32 × 10 = 320 бар. Наибольшая внутренняя утечка по листу 200 см³/мин — это 200 ÷ 1000 ÷ 32 × 100 ≈ 0,6 % от номинального расхода. Максимальное число включений 15000 в час с электромагнитами постоянного тока соответствует интервалу 3600 ÷ 15000 ≈ 0,24 с. Разница масс исполнений — 2,05 − 1,55 = 0,5 кг: столько добавляет второй электромагнит.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 32 л/мин выдвигается со скоростью 32 ÷ (6 × 31,17) ≈ 0,17 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Как работает распределитель: что важно знать о «Гидрораспределитель РГС4-6/3СЕ»
Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Схема распределения определяет, что происходит в нейтрали: останется ли цилиндр под нагрузкой, разгружен ли насос, свободны ли обе полости. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя.
«Гидрораспределитель РГС4-6/3СЕ» и соседние позиции
Соседние позиции раздела: Гидрораспределитель РГС5-6/3СЕ (Ду 6, 16 л/мин); Гидрораспределитель РГС4-10/3СЕ (Ду 10, 60 л/мин); Гидрораспределитель РГС3-6/3СЕ (Ду 6, 16 л/мин).
Чего не делать с «Гидрораспределитель РГС4-6/3СЕ»
Для «РГС4-6/3СЕ» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Лист задаёт два значения расхода — номинальный 32 л/мин и максимальный 45 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Заменять распределитель другим того же Ду без проверки схемы нельзя: одинаковый проход ещё не означает одинаковое положение каналов в нейтрали.
