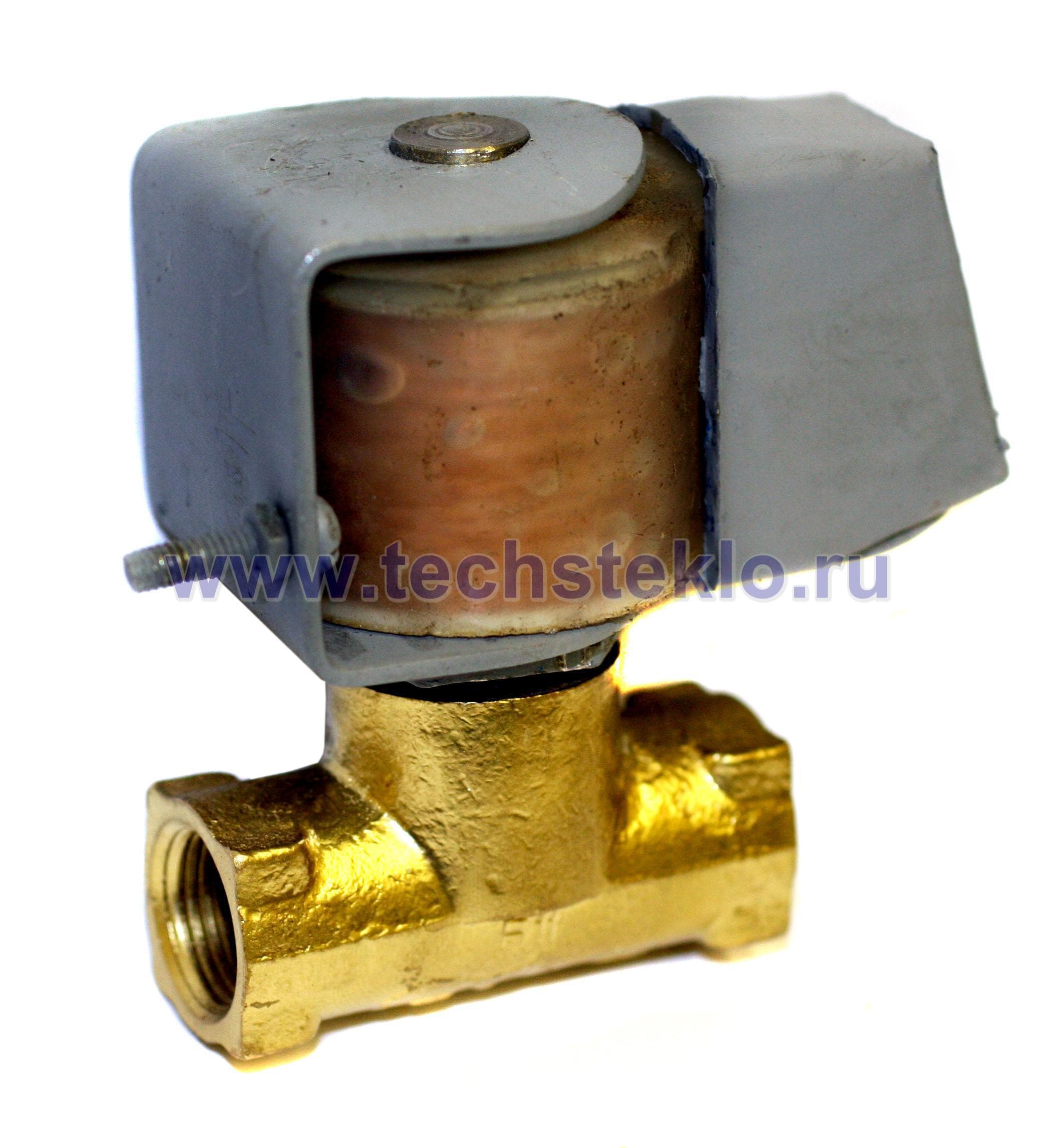

Клапан электромагнитныйзапорный 22б828р
Цена:
2 600 руб.
Добавить в корзину
22б828р клапан электромагнитный запорный. Номер чертежа СК 96002 или СК 96002-10. Клапан предназначен для установки на трубопроводах в качестве запорного устройства с дистанционным электрическим управлением. Подача рабочей среды происходит под золотник. При отсутствии напряжения клапан закрыт (нормально закрытый тип). Клапан 22б828р изготавливается условным диаметром Ду10.
Технические характеристики и цена 22б828р:
| Марка/Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, к | Цена, руб. вкл. НДС |
| 22б828р Ду10 | вода, хладон, воздух | 10 | 98 | 4 | 1,75 | 1300 |
Условия эксплуатации клапана 22б828р:
- Температура рабочей среды: от -40 до +45°С;
- Рабочая среда: дифтордихлорметан (хладон 12) жидкий и газообразный, вода пресная, воздух, нейтральные газы. Рабочая среда не должна содержать примесей, способных загрязнить внутренние полости клапана или образовывать осадки и наслоения;
Технические данные:
- Привод: электромагнитный (ЭМ-37);
- Род тока — переменный 220В. Мощность 35 Вт;
- Номинальное давление PN, МПа (кгс/см²): 0,4;
- Присоединение к трубопроводу: муфтовое по ГОСТ 6527-68;
- Установочное положение на трубопроводе: на горизонтальном участке трубопроводов электромагнитом вверх с допуском отклонений от вертикали 15°;
- Регламентирующий документ: ТУ 26-07-1564-91;
- Класс герметичности по ГОСТ 9544-93: «А»;
Материалы основных деталей клапана 22б828р:
- Материал корпуса: ЛЦ 40С ГОСТ 17711-80;
- Уплотнение в затворе – резина;
Показатели надежности:
- Гарантийная наработка, циклов: 150000;
- Средний срок службы: 10 лет;
