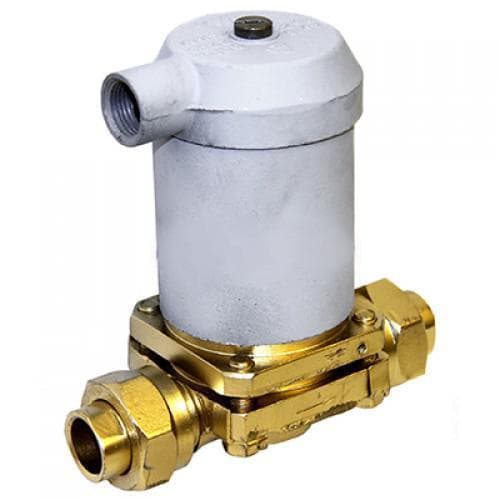

Клапан электромагнитный запорный 15б818р Ду10

Клапан электромагнитный запорный 15б818р Ду10

Цена: 1 300 руб.
Добавить в корзину

+7 (343) 361-89-99,

e-mail: info@99-t.ru


Доставка: Россия

15б818р клапан электромагнитный запорный. Предназначен для установки на трубопроводах холодильных установок в виде запорных устройств с дистанционным управлением. При отсутствии напряжения клапан закрыт (нормально закрытый). Клапан 15б818р имеет варианты исполнения с ручным дублером и без него. Ручной дублер необходим для ручного открывания клапана при отсутствии напряжения в сети.

Технические характеристики и цена 15б818р:

Марка/Обозначение Примечание Ду,  мм Строительная длина,  мм Ру,  бар (кгс/см2) Масса,  кг Цена, руб. вкл. НДС
15б818р Ду10 хладон, воздух 10 97 23 2,4 1300



Условия эксплуатации запорного электромагнитного клапана 15б818р:

  • Температура рабочей среды: хладон от +10 до + 100°С, воздух от 0 до +45°С;
  • Рабочая среда: Газообразный хладон – 12 с маслом ХФ 12-16, газообразный хладон-22 с маслом ХС-40, воздух;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;

Технические данные электромагнитного запорного клапана 15б818р:

  • Привод: электромагнитный;
  • Номинальное давление PN, МПа (кгс/см²): от 6,65×10-4 до 2,3 (от 5 мм рт. ст. до 23);
  • Присоединение к трубопроводу: штуцерно-ниппельное;
  • Установочное положение на трубопроводе: на горизонтальном трубопроводе – электромагнитом вверх (отклонение от вертикали – не более 15°);
  • Регламентирующий документ: ТУ 26-07-046-2006;
  • Герметичность затвора: пропуск среды в затворе при ΔP от 0,1 до 2,3 МПа не допускается;
  • Номер чертежа: ПЗ 26237-015;

Условия эксплуатации электромагнитного запорного клапана 15б818р:

Материалы основных деталей электромагнитного запорного клапана 15б818р:

  • Материал изделия (корпус): ЛЦ 40 СД;
  • Материал изделия (трубка): 08X18Н10Т;
  • Материал изделия (сердечник): сталь 12X17;
  • Материал изделия (золотник): ЛС 59 1;
  • Материал изделия (пружина): 18X18Н;
  • Материал изделия (мембрана): резина 51 2113;

Показатели надежности электромагнитного запорного клапана 15б818р:

  • Гарантийная наработка, циклов: 200 000;
  • Гарантийная наработка, часов: 15 000;

Основные заводы производители электромагнитного запорного клапана 15б818р:

  • Место производства: Россия;
  • Производитель 15б818р: ОАО «Пензенский арматурный завод».

Варианты исполнения электромагнитного запорного клапана 15б818р:

Таблица фигур

Номер чертежа

Исполнение

Масса, кг

15б818р

ПЗ 26237-015

Без ручного дублера

1,6

15б818р1

ПЗ 26237-015-02

Без ручного дублера

1,6

15б818р4

ПЗ 26237-015-08

С ручным дублером

1,69

15б818р5

ПЗ 26237-015-10

С ручным дублером

1,69



Характеристики электромагнитов запорного клапана 15б818р:

Таблица фигур

Номер чертежа

Напряжение, В

Род тока

Мощность, В

15б818р

ПЗ 26237-015

127, 220, 380

Переменный

30

15б818р1

ПЗ 26237-015-02

12, 24, 110, 220

Постоянный

18

15б818р4

ПЗ 26237-015-08

127, 220, 380

Переменный

30

15б818р5

ПЗ 26237-015-10

12, 24, 110, 220

Постоянный

18
