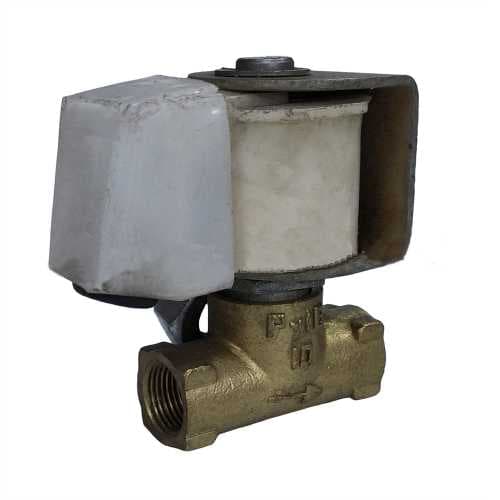

Клапан электромагнитный запорный 22б821р

Клапан электромагнитный  запорный 22б821р

Цена: 1 300 руб.
Добавить в корзину

+7 (343) 361-89-99,

e-mail: info@99-t.ru


Доставка: Россия

22б821р клапан электромагнитный запорный латунный. Номера чертежей — УФ 96476-010 – для ду10, УФ 96476-015 для ду15. Клапан предназначен для работы в качествезапорного устройствана трубопроводах и системах с дистанционнымуправлением. Рабочая среда — воздух, вода, нейтральные газы при температуре от — 40 до +45 °С. При отсутствии напряжения клапан закрыт. Род тока — переменный 220 вольт. Мощность 35 Вт. Электромагнитный клапан 22б821р (клапан СК 96001) изготавливается условными диаметрами Ду10, Ду15.

Технические характеристики и цена 22б821р:

Марка/ОбозначениеПримечаниеДу,  ммСтроительная длина,  ммРу,  бар (кгс/см2)Масса,  кЦена, руб. вкл. НДС
22б821р Ду10вода, хладон, воздух1055160,551300

Условия эксплуатации запорного электромагнитного клапана 22б821р (клапан УФ 96476):

  • Температура рабочей среды: от — 40 до + 45°С;
  • Рабочая среда: дифтордихлорметан (хладон 12) жидкий и газообразный, вода пресная, воздух, нейтральные газы;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;
  • Направление потока среды: на золотник (по стрелке на корпусе);

Технические данные запорного электромагнитного клапана 22б821р (клапан УФ 96476):

  • Привод: электромагнитный (магнит ЭМ37 ТУ 16-677-011-87);
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: штуцерно-ниппельное по ГОСТ 6527-68;
  • Установочное положение на трубопроводе: на горизонтальном  участке трубопроводов электромагнитом вверх. Допустимое отклонение от вертикали – не более 15° в любую сторону;
  • Регламентирующий документ: ТУ 26-07-1564-91;
  • Класс герметичности по ГОСТ 9544-75:  «I»;
  • Номера чертежей: СК 96001-010, СК 96001-015;
  • Номера чертежей: УФ 96476-010, УФ 96476-015;
  • Таблица-фигура: 22б821р;

Материалы основных деталей электромагнитного запорного клапана 22б821р:

  • Материал изделия (корпус): ЛЦ 40C по ГОСТ 17711-80;

Показатели надежности запорного электромагнитного клапана 22б821р:

  • Гарантийная наработка, циклов: 150 000;

Монтаж запорного электромагнитного клапана 22б821р (клапан СК 96001):

  • Перед установкой клапана 22б821р необходимо вынуть заглушки.
  • Установить клапан  только на горизонтальном  участке трубопроводов электромагнитом вверх с допусканием отклонений от  вертикали 15 ° так, чтобы направление движения среды в трубопроводе  соответствовало   стрелке на корпусе клапана.
  • После установки клапана на трубопроводе  проверить герметичность мест  присоединения.
  • Для  подсоединения кабеля к электромагниту клапана 22б821р необходимо:
  1. отвернуть сальниковую гайку с резиновым уплотнением;
  2. отвернуть винт, крепящий соединитель электрический  и снять соединитель вместе с резиновым уплотнением с корпуса электромагнита;
  3. выгнуть винт из соединителя;
  4. вывернуть винт специальный из соединителя электрического и вынуть держатель проводников;
  5. надеть на подводящий кабель снятую сальниковую гайку с  резиновым уплотнителем и продеть его через корпус соединителя электрического;
  6. подсоединить изолированные жилы кабеля с обслуженными концами к контактным винтам проводников держателя проводников в соответствии с маркировкой;
  7. сборку произвести в обратной последовательности.
  • После  подсоединения кабеля сделать несколько пробных включений в электросеть и проверить четкость срабатывания клапана.
  • Клапан  22б821р работает автоматически и в процессе работы не требует  регулировки.
